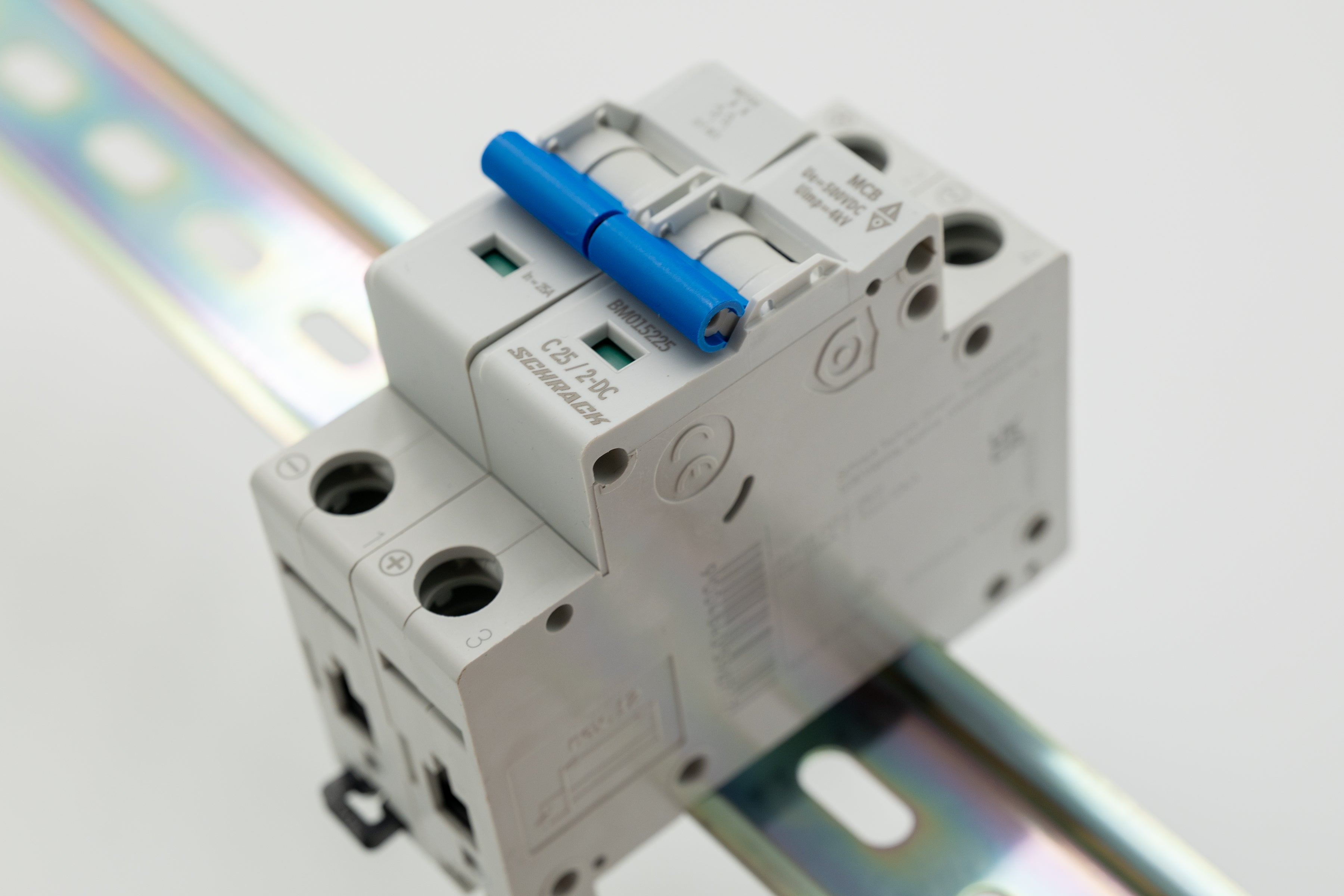

Batterie Trennschalter Power Supply & Backup (BM012225 - C-25A 2P)
inkl. MwSt. Versandkosten werden an der Kasse berechnet
DC-Sicherungsautomat für Loxone Power & Backup
Der zweipolige DC-Sicherungsautomat wurde speziell für die Verbindung zwischen einer geeigneten Batterie und dem Loxone Power & Backup ausgewählt. Er ermöglicht das gemeinsame Abschalten beider Batterieleitungen und sorgt damit für eine übersichtliche Trennmöglichkeit bei Installation, Wartung oder Service (wie z.B. SD Karten Tausch)
Durch die zweipolige Ausführung werden Plus- und Minusleitung gleichzeitig geschaltet. Der Sicherungsautomat ist für Gleichspannungsanwendungen ausgelegt und wird platzsparend auf einer DIN-Hutschiene im Schaltschrank montiert.
Vorgesehener Einsatzzweck
- Verbindung einer geeigneten Batterie mit dem Loxone Power & Backup
- Zweipoliges Abschalten der Batterieverbindung
- Absicherung der Batterieleitung mit 25 A
- Service- und Wartungsarbeiten an der Batterieanlage
- Montage innerhalb eines geeigneten Schaltschranks oder Verteilers
Technische Daten
- Hersteller: Schrack Technik
- Herstellerartikelnummer: BM015225
- Serie: BMS0-DC
- Gerätetyp: DC-Leitungsschutzschalter
- Auslösecharakteristik: C
- Bemessungsstrom: 25 A
- Anzahl Pole: 2
- Bemessungsspannung: bis 500 V DC bei zweipoligem Anschluss
- Bemessungsisolationsspannung: 500 V DC
- Bemessungsschaltvermögen Icn: 10 kA
- Betriebsgrenzschaltvermögen Ics: 7,5 kA
- Stoßspannungsfestigkeit: 4 kV
- Anschlussklemmen: Doppelliftklemmen
- Anschlussquerschnitt: 1–25 mm²
- Anzugsdrehmoment: maximal 2,4 Nm
- Schraubenantrieb: Pozidriv PZ2
- Schutzart: IP20, eingebaut IP40
- Montageart: DIN-Hutschiene
- Kontaktstellungsanzeige: Rot/Grün
- Abmessungen B × H × T: ca. 35,6 × 83 × 74,9 mm
- Umgebungstemperatur: -40 °C bis +75 °C
Lieferumfang
- 1 × Schrack DC-Sicherungsautomat BM015225 (C25 2 Polig
💡 Unsere Empfehlung für Loxone Power & Backup
Wir verwenden diesen DC-Sicherungsautomaten ausschließlich für die Verbindung einer geeigneten Batterie mit dem Loxone Power & Backup.
Die zweipolige Ausführung ermöglicht das gleichzeitige Abschalten beider Batterieleitungen. Dadurch kann die Batterie bei Installation, Wartung oder Service übersichtlich vom Power & Backup getrennt werden.

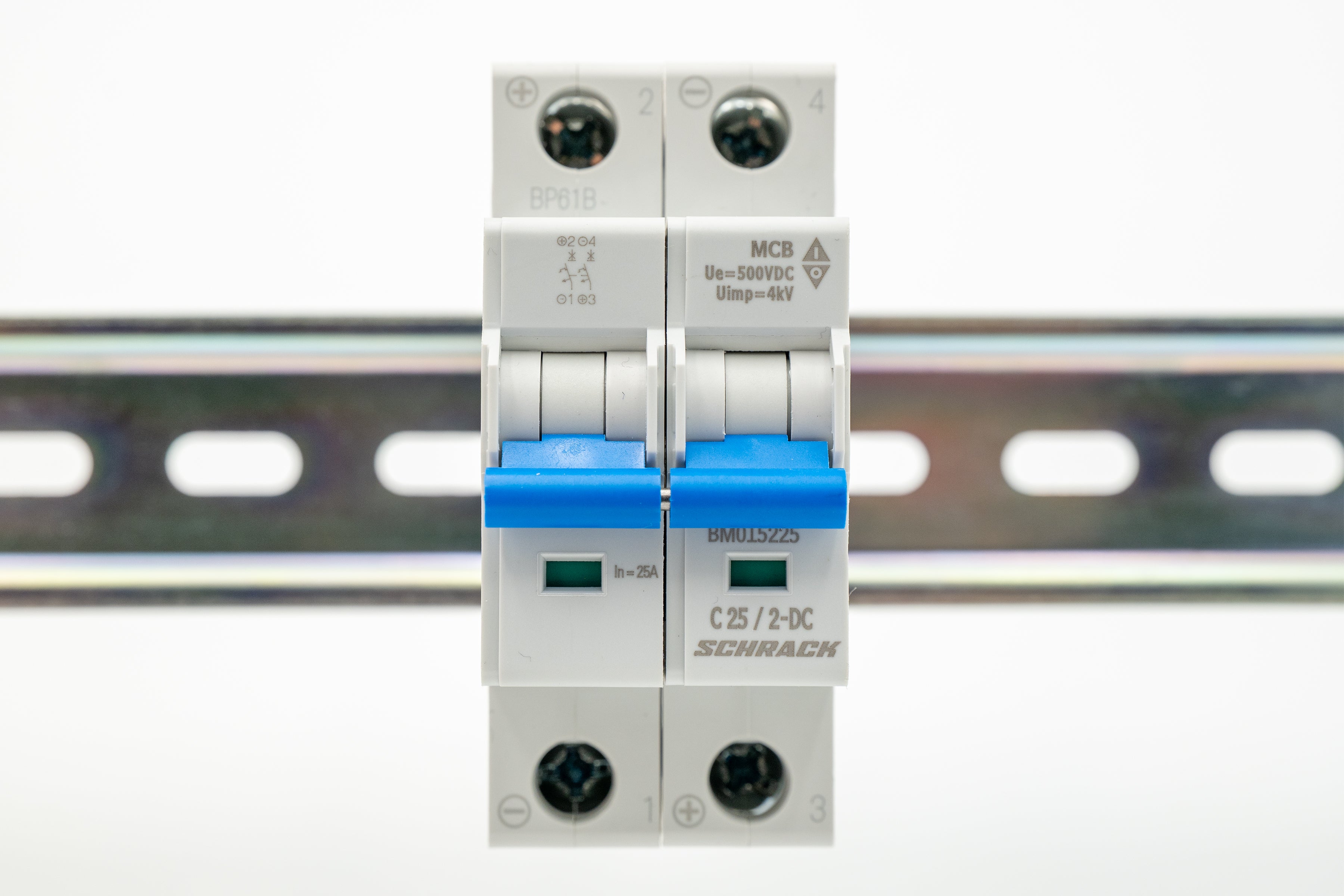

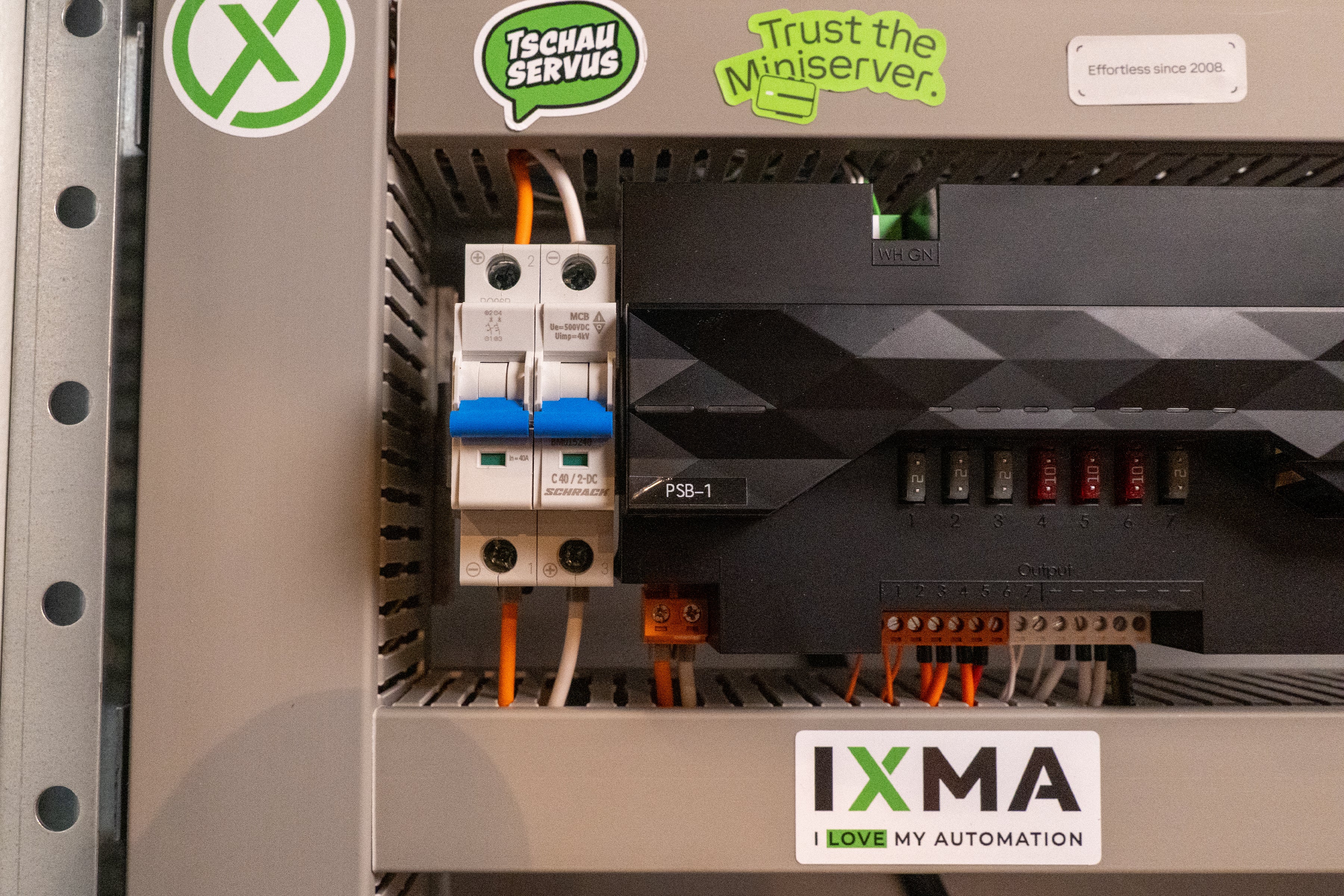

Wichtig: Beim Anschluss muss die auf dem Gerät angegebene Polarität zwingend eingehalten werden. Die Dimensionierung der Batterie, der Leitungen und der Schutzorgane muss entsprechend den Vorgaben des Geräte- und Batterieherstellers erfolgen. Am Gerät steht oben Links: Plus, Rechts Minus und unten verdreht. Bitte das Produkt wie am 3. Bild zu sehen anschließen. 24V Links / GND Rechts
⚠️ Sicherheitshinweise
- Montage, Anschluss und Inbetriebnahme dürfen ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen.
- Das Produkt ist ausschließlich für Gleichspannungsanwendungen vorgesehen.
- Vor Arbeiten an der Anlage müssen alle Energiequellen sicher abgeschaltet werden.
- Eine Batterie kann auch nach dem Abschalten weiterhin gefährliche Kurzschlussströme liefern.
- Die verwendete Batterie muss über ein geeignetes Batteriemanagementsystem und die erforderlichen Schutzmaßnahmen verfügen.
- Leitungsquerschnitt, Leitungslänge, Strombelastbarkeit und Absicherung müssen fachgerecht aufeinander abgestimmt werden.
- Das Produkt ausschließlich innerhalb seiner angegebenen technischen Grenzwerte verwenden.
- Beschädigte, veränderte oder mechanisch belastete Geräte dürfen nicht verwendet werden.
Hinweis: Der Sicherungsautomat wurde von IXMA für den beschriebenen Anwendungsfall ausgewählt. Er ist kein Bestandteil des Loxone Power & Backup. Die Installation muss entsprechend den technischen Unterlagen von Loxone, des Batterieherstellers und des Sicherungsautomaten sowie unter Beachtung der geltenden Normen erfolgen.
