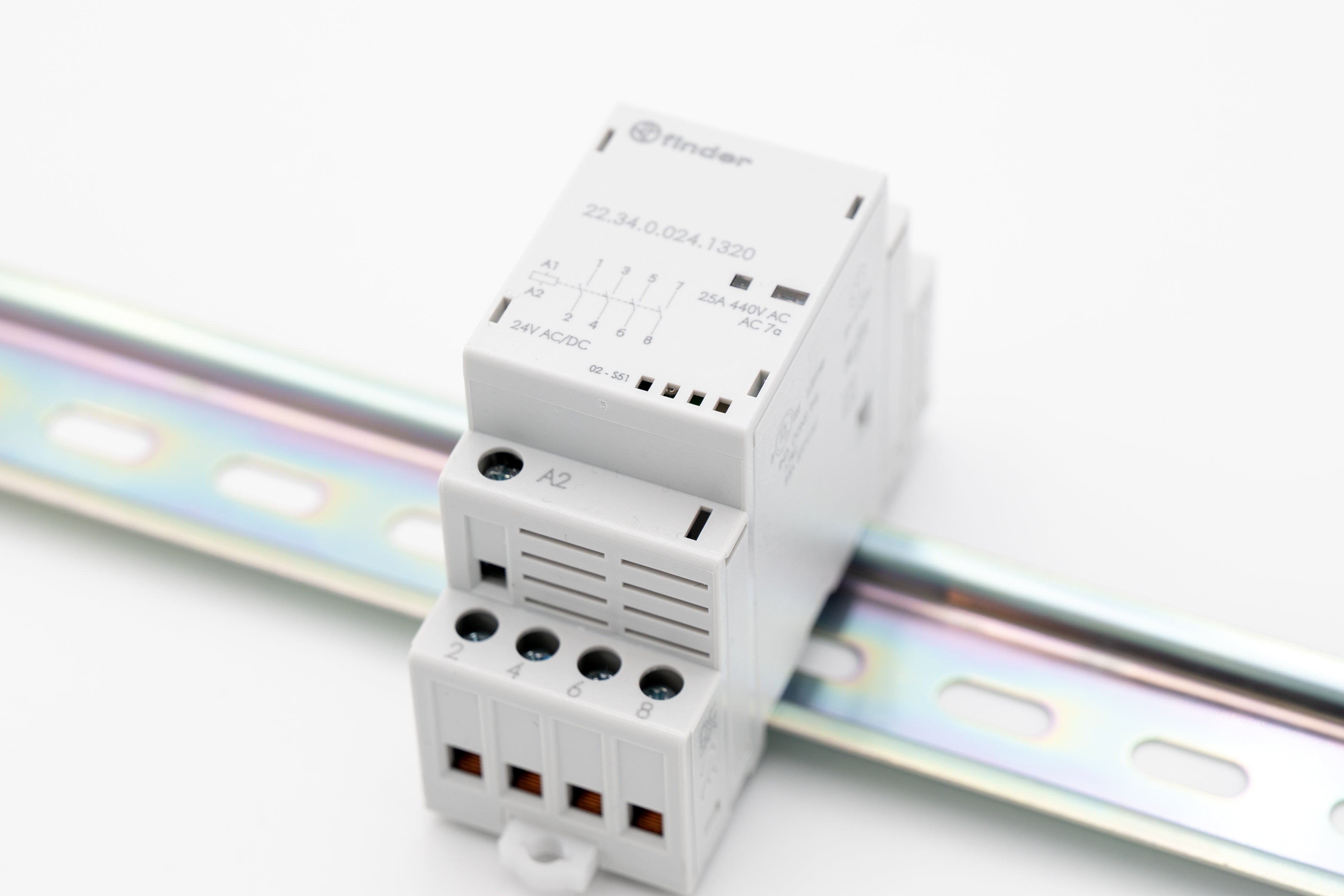

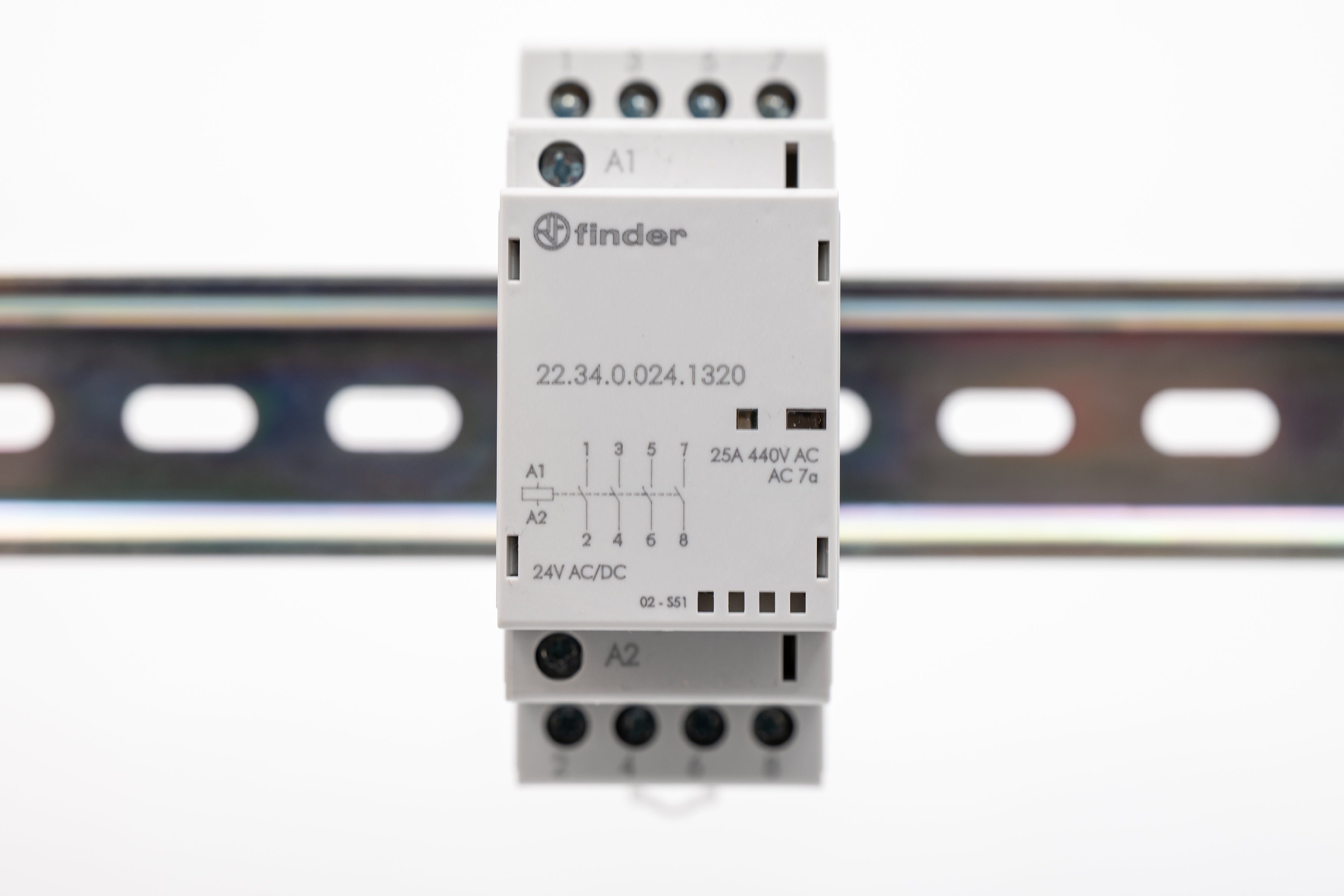

Finder 4-poliges 25A Koppelrelais (hohe Lasten)

Finder 4-poliges 25A Koppelrelais für hohe Lasten

Ideal, wenn mehrere Stromkreise oder mehrphasige Verbraucher mit hoher Leistung über Loxone geschaltet werden sollen.

Der Loxone Ausgang steuert lediglich die 24V Spule des Finder Installationsschützes an, während das Finder Schütz über seine 4 Schließerkontakte die eigentliche Last schaltet.

Typische Anwendungen sind beispielsweise Heizungen, Heizstrahler, mehrphasige Verbraucher oder andere leistungsstarke Verbraucher.

4 Schließer für flexible Anwendungen

Im Gegensatz zur 2-poligen Variante verfügt dieses Installationsschütz über 4 Schließerkontakte. Dadurch können mehrere Leiter gleichzeitig über ein gemeinsames Schaltsignal von Loxone geschaltet werden.

Gerade bei mehreren leistungsstarken Verbrauchern kann es sinnvoll sein, die eigentliche Schaltleistung auf ein externes Installationsschütz auszulagern. Der Loxone Ausgang muss dadurch nur noch die geringe Leistung der 24V Spule schalten.

Auch bei der Loxone Relay Extension muss neben der Belastbarkeit des einzelnen Relais die zulässige Gesamtbelastung berücksichtigt werden. Bei mehreren größeren Verbrauchern können externe Installationsschütze daher eine sinnvolle Lösung sein.

Deine Vorteile

• 4 Schließerkontakte für flexible Anwendungen
• 25 A Bemessungsstrom
• 24 V AC/DC Spule – ideal zur Ansteuerung über Loxone
• Entlastet die Relaisausgänge von Loxone
• Ideal für mehrere oder mehrphasige Verbraucher
• LED-Anzeige zur einfachen Kontrolle des Schaltzustands
• Mechanische Schaltstellungsanzeige
• Nur 2 Teilungseinheiten breit
• Montage auf 35-mm-DIN-Hutschiene

Anschlussbeispiel: Ein 24V Relaisausgang von Loxone schaltet die Spule des Finder Installationsschützes über A1/A2. Die eigentliche Last wird über die vier Schließerkontakte des Finder Schützes geschaltet.

Wichtig bei hoher Belastung: Die tatsächlich zulässige Schaltleistung hängt von der Art der angeschlossenen Last ab. Insbesondere bei LED-Netzteilen können hohe Einschaltströme auftreten, wodurch die zulässige Last deutlich unter der maximalen ohmschen Last liegen kann.

Werden mehrere Installationsschütze mit hoher Last betrieben, müssen außerdem die Vorgaben des Herstellers hinsichtlich Einbau, Wärmeentwicklung und gegebenenfalls erforderlicher Abstände zwischen den Geräten berücksichtigt werden.

Planungshinweis: Einbau und Verdrahtung dürfen nur durch eine Elektrofachkraft erfolgen. IXMA unterstützt dich gerne bei Planung, Verteilerbau und Loxone Integration.
