Finder Hilfskontakt für Koppelrelais

Finder Hilfskontakt für Koppelrelais – Rückmeldung an Loxone

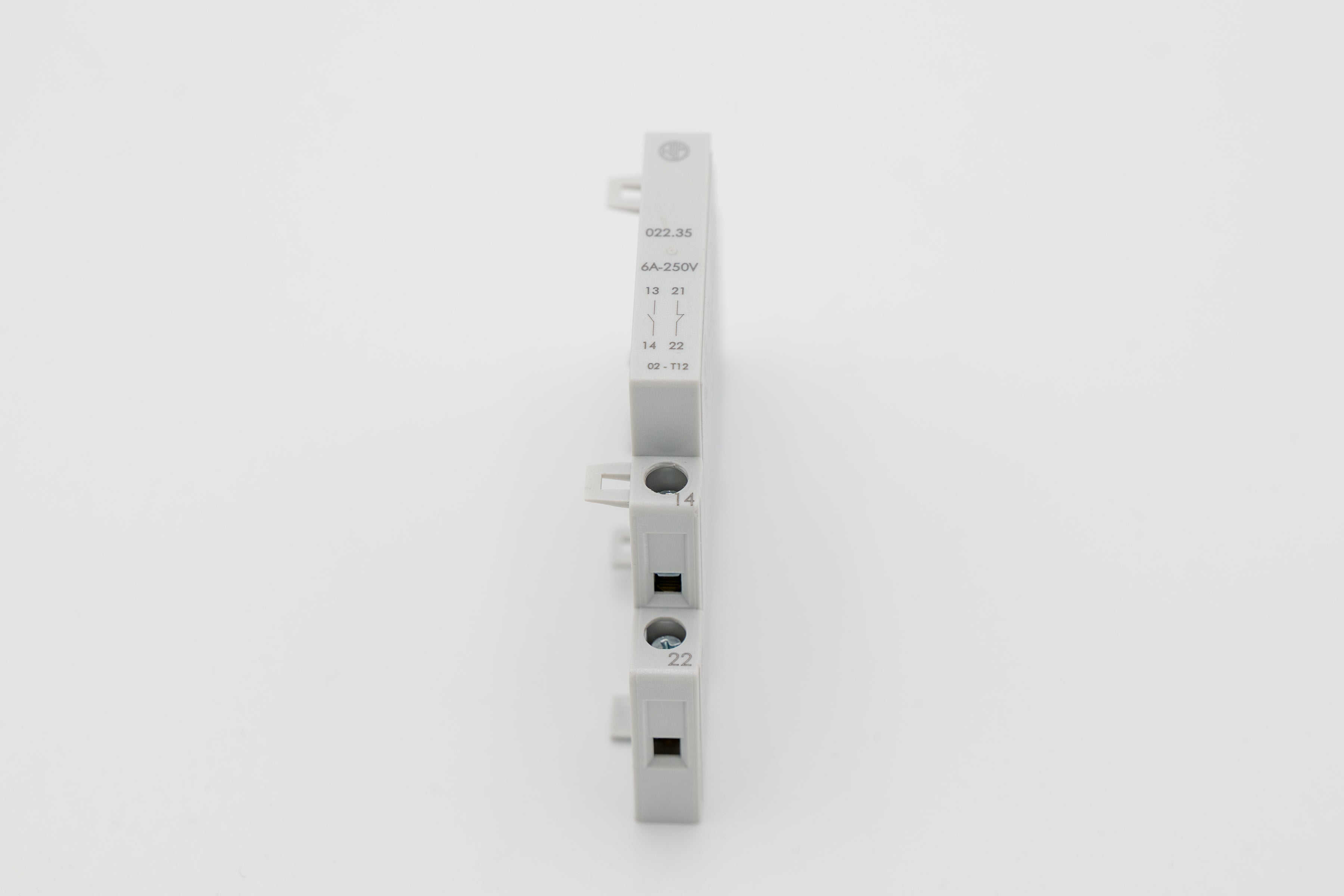

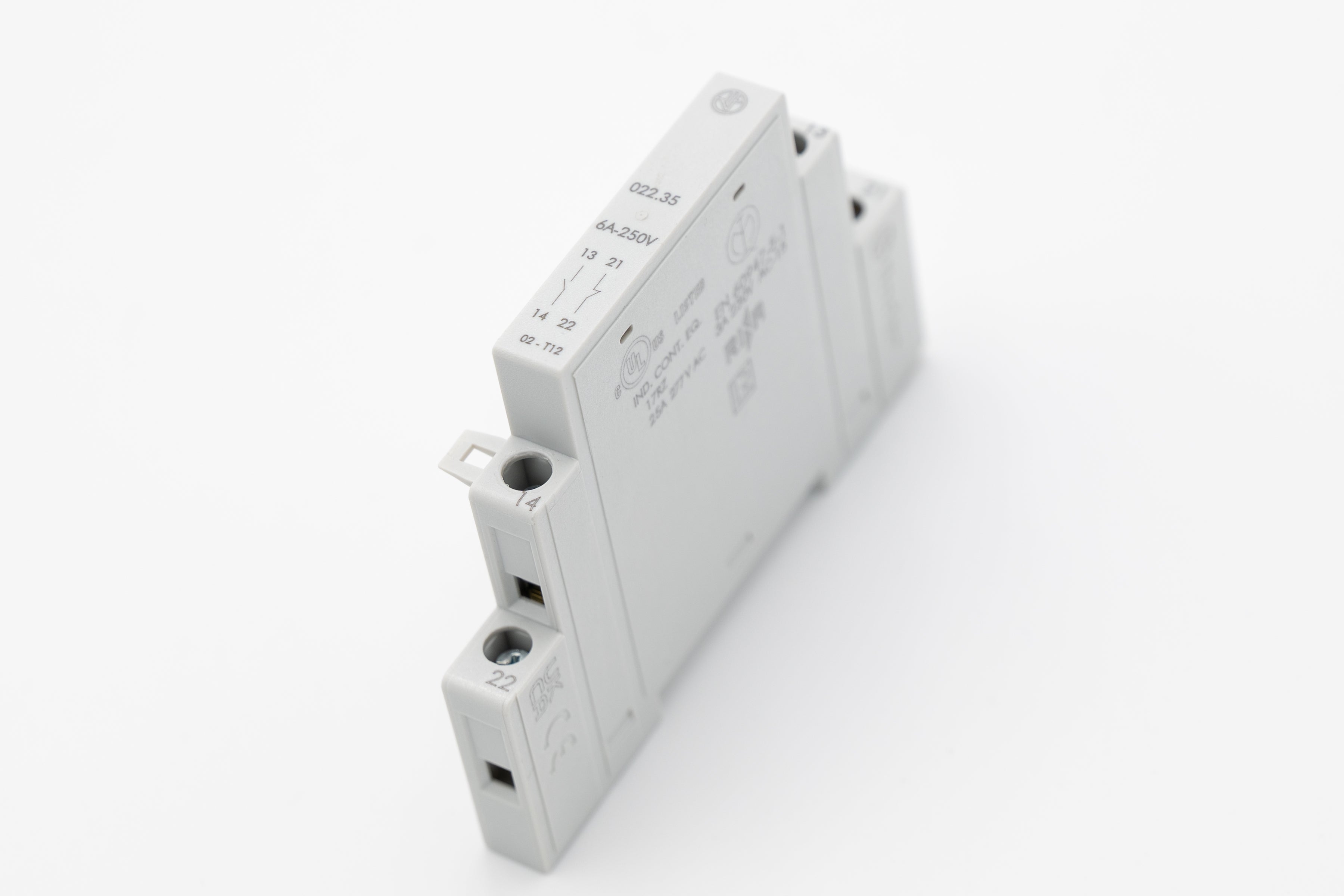

Der Finder Hilfskontakt 022.35 wird seitlich an einem kompatiblen Finder Installationsschütz montiert und ermöglicht eine Rückmeldung des tatsächlichen Schaltzustands.

Ideal in Kombination mit unseren Finder Koppelrelais, wenn der Zustand eines geschalteten Verbrauchers zusätzlich über einen Loxone Digitaleingang überwacht werden soll.

Schalten und gleichzeitig den Zustand überwachen

Loxone steuert beispielsweise die 24V Spule des Finder Installationsschützes an. Der seitlich montierte Hilfskontakt wird mechanisch durch das Schütz betätigt und kann dessen Schaltzustand an einen Loxone Digitaleingang zurückmelden.

Damit lässt sich nicht nur erkennen, ob Loxone den Befehl zum Einschalten gegeben hat, sondern zusätzlich der Schaltzustand des Installationsschützes überwachen.

Das ist beispielsweise bei Heizungen, Heizstrahlern, Beleuchtungen oder anderen wichtigen Verbrauchern interessant, deren Schaltzustand in der Loxone Visualisierung angezeigt oder für weitere Logiken verwendet werden soll.

Deine Vorteile

• 1 Schließer + 1 Öffner für flexible Rückmeldungen
• 6 A Bemessungsschaltstrom
• Mechanische Betätigung durch das Installationsschütz
• Ideal zur Rückmeldung an einen Loxone Digitaleingang
• Schaltzustand kann in Loxone visualisiert und weiterverarbeitet werden
• Seitliche Montage direkt am Finder Installationsschütz
• Nur 0,5 Teilungseinheiten breit
• Passend für Finder Installationsschütze der Serie 22.32 und 22.34

Anwendungsbeispiel: Loxone schaltet über einen Relaisausgang die 24V Spule eines Finder Installationsschützes. Der Hilfskontakt wird gemeinsam mit dem Schütz mechanisch betätigt. Über einen der potentialfreien Hilfskontakte kann der aktuelle Schaltzustand anschließend an einen Loxone Digitaleingang zurückgemeldet werden.

Wichtig: Der Hilfskontakt schaltet nicht die eigentliche Verbraucherlast. Diese wird weiterhin über die Lastkontakte des Finder Installationsschützes geschaltet. Der Hilfskontakt dient beispielsweise zur Signalisierung, Überwachung oder Weiterverarbeitung des Schaltzustands.

Planungshinweis: Einbau und Verdrahtung dürfen nur durch eine Elektrofachkraft erfolgen. IXMA unterstützt dich gerne bei Planung, Verteilerbau und Loxone Integration.
