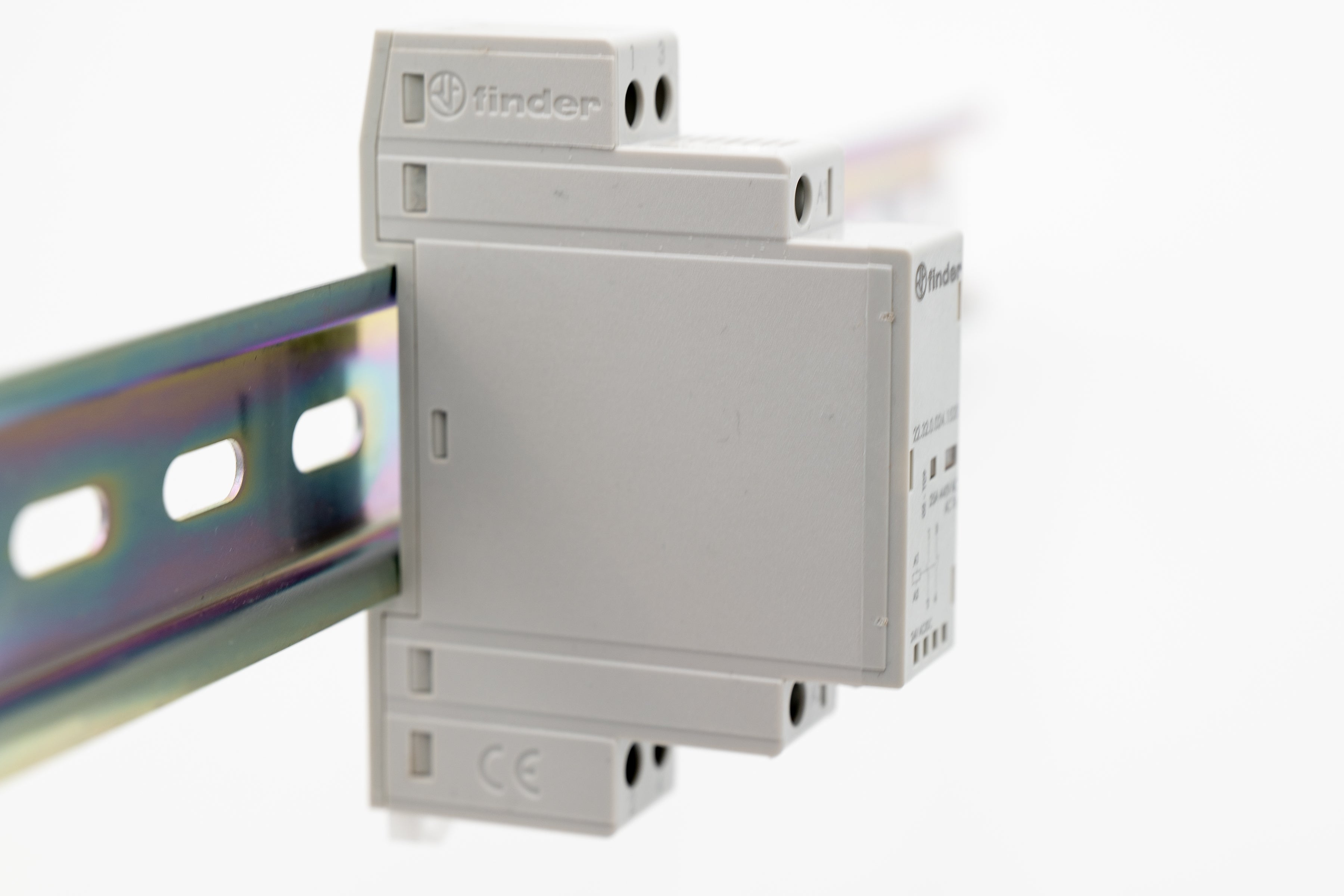

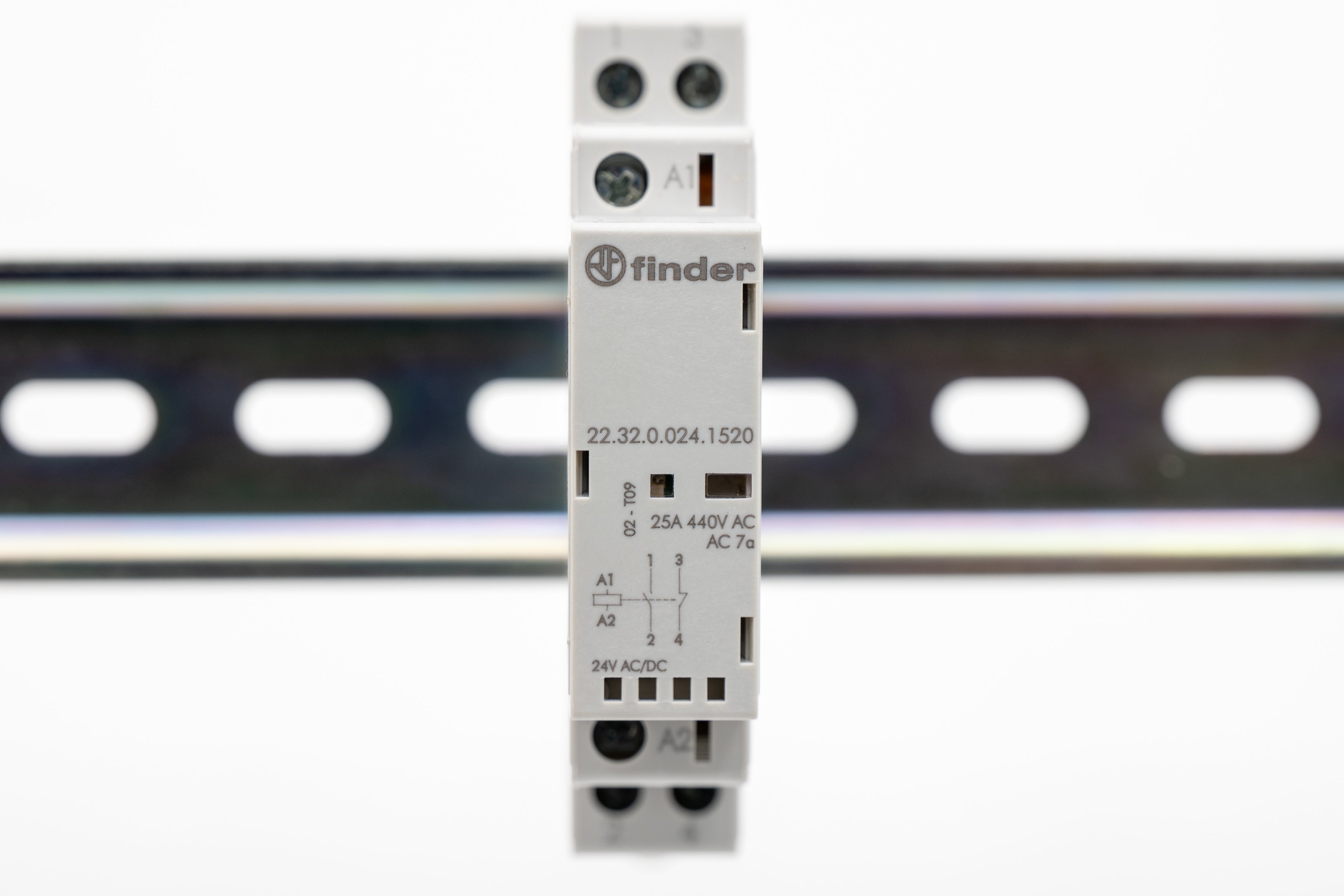

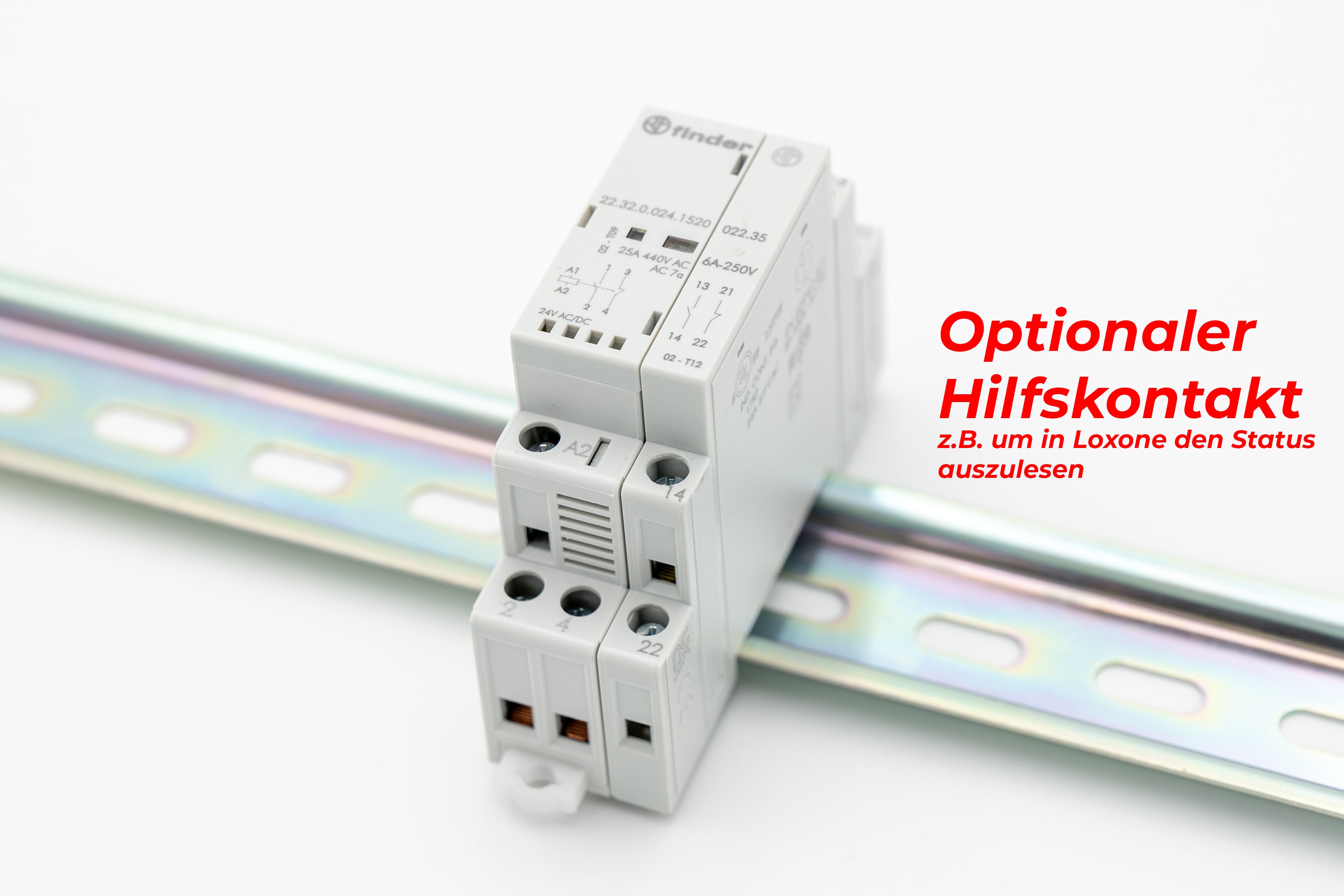

Finder Koppelrelais 24V für hohe Einschaltströme (z.B. LED Leuchten)

Finder 25A Koppelrelais für hohe Lasten

Ideal, wenn Verbraucher mit hoher Leistung oder hohen Einschaltströmen über Loxone geschaltet werden sollen.

Der Loxone Ausgang steuert lediglich die 24V Spule des Finder Installationsschützes an, während das Finder Schütz die eigentliche Last schaltet.

Typische Anwendungen sind beispielsweise LED-Beleuchtungen mit hohen Einschaltströmen, Heizstrahler, Heizungen oder andere leistungsstarke Verbraucher.

Warum ein zusätzliches Koppelrelais?

Nur weil ein einzelner Loxone Relaisausgang eine bestimmte Last schalten kann, bedeutet das nicht, dass diese Belastung für jede Anwendung oder für viele gleichzeitig belastete Ausgänge optimal ist.

Gerade bei hohen Einschaltströmen von LED-Netzteilen oder mehreren leistungsstarken Verbrauchern kann es sinnvoll sein, die eigentliche Last über ein externes Installationsschütz zu schalten. Der Loxone Ausgang muss dadurch nur noch die geringe Leistung der 24V Spule schalten.

Auch bei der Loxone Relay Extension muss neben der Belastbarkeit des einzelnen Relais die zulässige Gesamtbelastung berücksichtigt werden. Bei mehreren größeren Verbrauchern, beispielsweise Heizstrahlern, können externe Installationsschütze daher eine sinnvolle Lösung sein.

Deine Vorteile

• 25 A Schaltstrom für leistungsstarke Verbraucher
• 24 V AC/DC Spule – ideal zur Ansteuerung über Loxone
• Entlastet die Relaisausgänge von Loxone
• Ideal für Verbraucher mit hohen Einschaltströmen
• Geeignet für LED-Beleuchtung, Heizstrahler, Heizungen und andere größere Lasten
• LED-Anzeige zur einfachen Kontrolle des Schaltzustands
• Montage auf 35-mm-DIN-Hutschiene

Anschlussbeispiel: Ein 24V Relaisausgang von Loxone schaltet die Spule des Finder Installationsschützes über A1/A2. Die eigentliche Last wird über die Lastkontakte des Finder Schützes geschaltet.

Wichtig bei hoher Belastung: Werden mehrere Installationsschütze mit hoher Last betrieben, müssen die Vorgaben des Herstellers hinsichtlich Einbau, Wärmeentwicklung und gegebenenfalls erforderlicher Abstände zwischen den Geräten berücksichtigt werden. Die tatsächlich zulässige Schaltleistung hängt außerdem von der Art der angeschlossenen Last ab.

Planungshinweis: Einbau und Verdrahtung dürfen nur durch eine Elektrofachkraft erfolgen. IXMA unterstützt dich gerne bei Planung, Verteilerbau und Loxone Integration.
