Koppelrelais Sauna Set

Finder Sauna Schütz-Set für Loxone

Komplettes Schütz-Set zur Ansteuerung einer Sauna über Loxone. Ideal, um die hohen Leistungen einer Sauna nicht direkt über die Relaisausgänge von Loxone zu schalten.

Die Finder Installationsschütze werden über ihre 24V AC/DC Spulen von Loxone angesteuert und übernehmen das Schalten der eigentlichen Last. Dadurch werden die Loxone Relaisausgänge entlastet und die hohen Leistungen der Sauna über dafür geeignete Installationsschütze geschaltet.

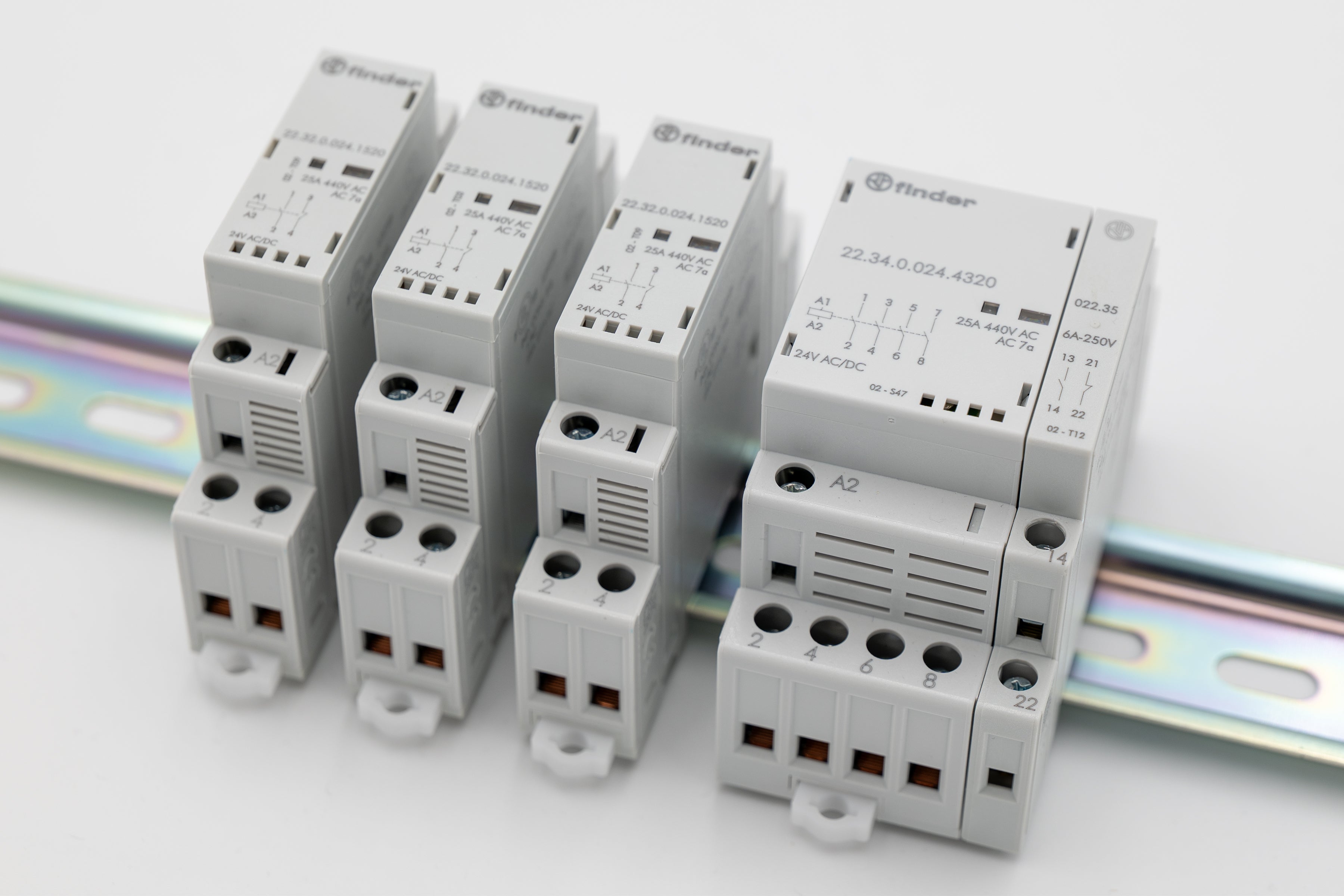

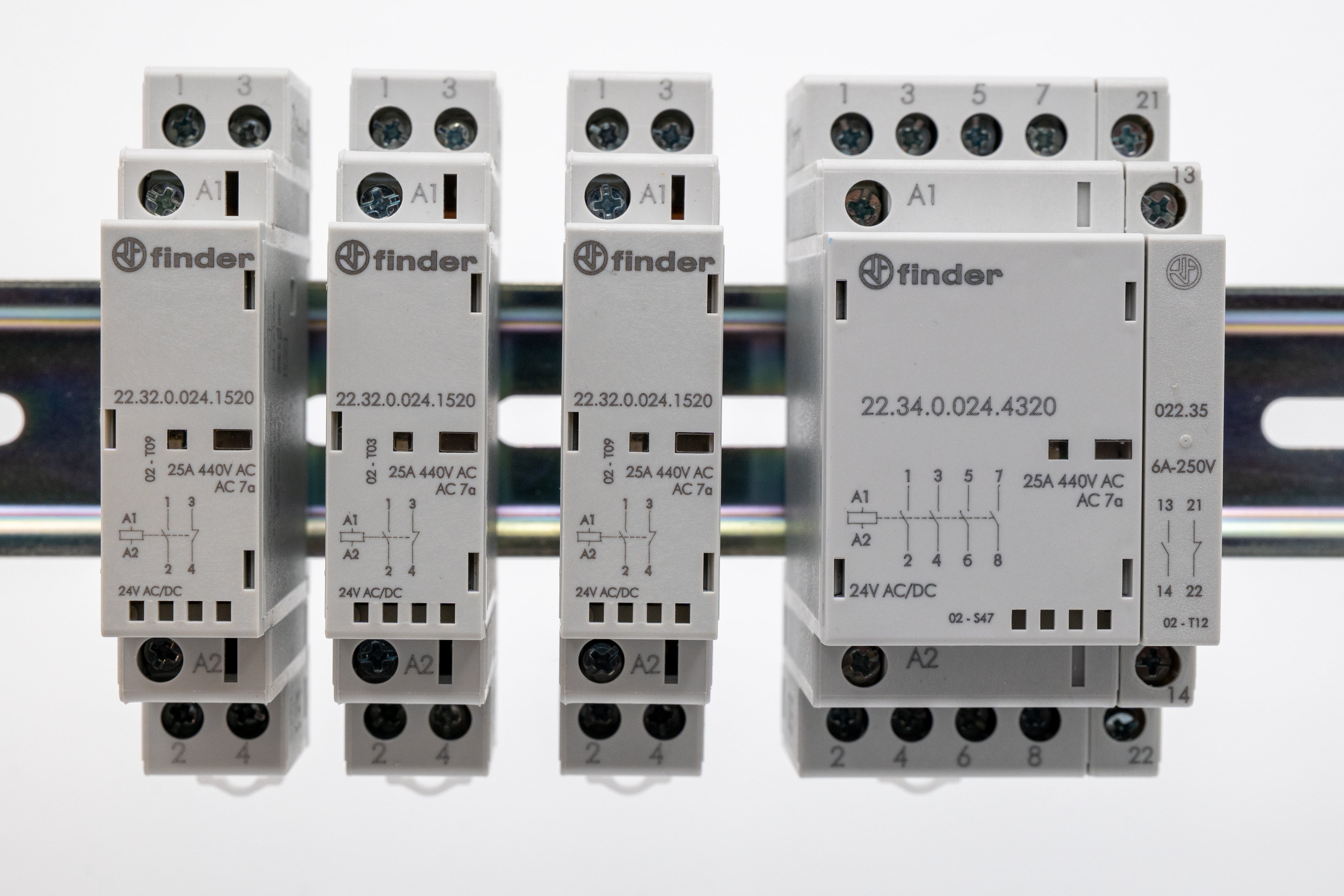

Was ist im Set enthalten?

3x Finder 22.32.0.024.1520 – 2-poliges 25A Installationsschütz, 24V AC/DC
1x Finder 22.34.0.024.4320 – 4-poliges 25A Installationsschütz, 24V AC/DC
1x Finder 022.35 – Hilfskontakt mit 1 Schließer + 1 Öffner

Ideal für die Saunasteuerung mit Loxone

Saunaöfen und weitere Verbraucher einer Sauna haben eine vergleichsweise hohe Anschlussleistung. Anstatt diese Lasten direkt über die Loxone Relaisausgänge zu führen, übernimmt Loxone mit diesem Set lediglich die Ansteuerung der 24V Spulen. Die eigentliche Leistung wird über die Finder Installationsschütze geschaltet.

Durch die Aufteilung auf mehrere Schütze können verschiedene Lasten bzw. Heizkreise separat angesteuert werden. Das ermöglicht eine flexible Umsetzung der Saunasteuerung und kann beispielsweise auch für ein gezieltes Zu- und Abschalten einzelner Heizkreise genutzt werden.

Rückmeldung an Loxone

Der mitgelieferte Finder Hilfskontakt 022.35 kann seitlich am kompatiblen Installationsschütz montiert werden. Dadurch lässt sich dessen mechanischer Schaltzustand beispielsweise auf einen Loxone Digitaleingang zurückmelden und für Überwachung, Visualisierung oder weitere Logiken verwenden.

Deine Vorteile

• Komplettes Schütz-Set für eine Saunasteuerung mit Loxone
• 24V AC/DC Spulen – ideal zur Ansteuerung über Loxone
• 25A Installationsschütze zum Schalten hoher Lasten
• Entlastet die Relaisausgänge von Loxone
• Mehrere Heizkreise bzw. Verbraucher separat schaltbar
• Zusätzlicher Hilfskontakt zur Rückmeldung des Schaltzustands
• LED-Anzeige an den Installationsschützen
• Montage auf 35-mm-DIN-Hutschiene

Wichtig: Die Dimensionierung und Verschaltung der Schütze muss passend zum verwendeten Saunaofen, dessen Anschlussleistung und dem vorgesehenen Schaltungskonzept erfolgen. Das Set ersetzt keine erforderlichen Sicherheits-, Temperaturbegrenzungs- oder Schutzeinrichtungen des Saunaofens bzw. der Saunaanlage.

Planungshinweis: Einbau, Dimensionierung und Verdrahtung dürfen nur durch eine Elektrofachkraft erfolgen. Die Vorgaben des Sauna- und Ofenherstellers sind zu beachten. IXMA unterstützt dich gerne bei Planung, Verteilerbau und Loxone Integration.
