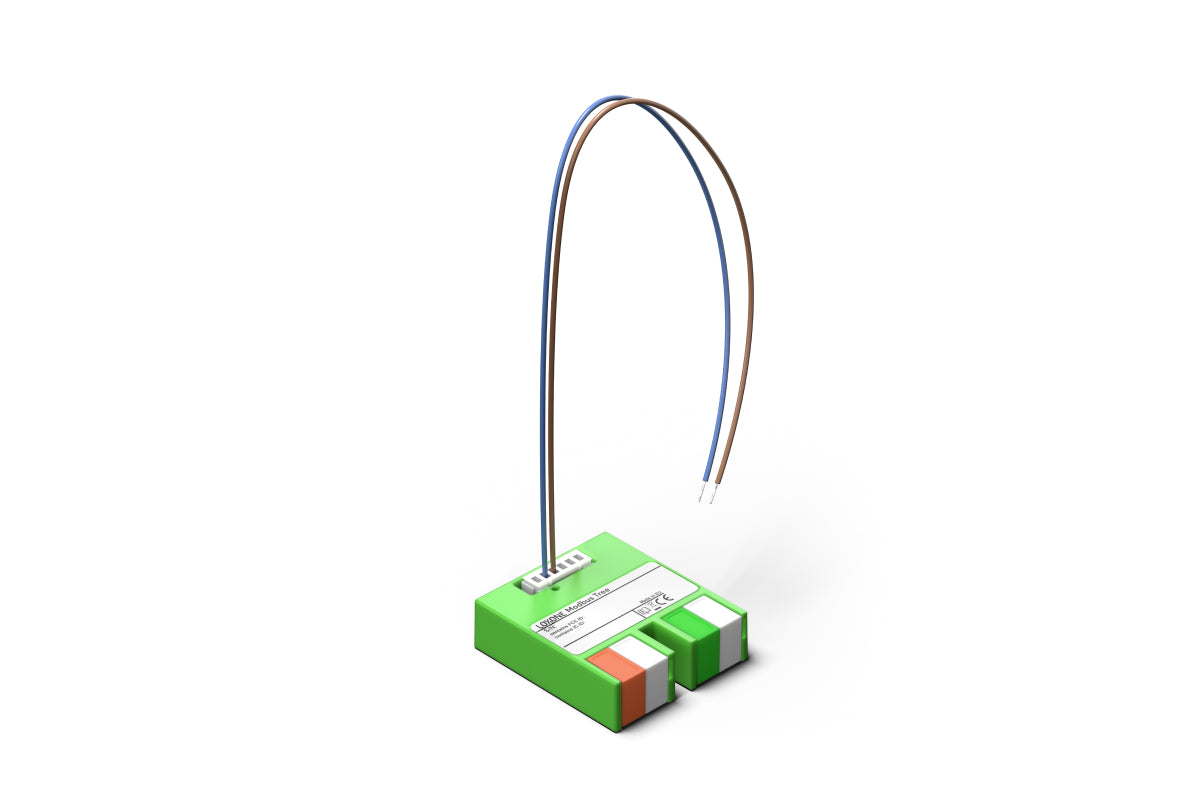

Modbus Tree

Loxone Modbus Tree – Dezentrale Integration von Modbus RTU Geräten

Das Loxone Modbus Tree ermöglicht die dezentrale Integration von Modbus RTU Geräten in dein Smart Home oder Gewerbeprojekt.
Das kompakte Modul wird direkt beim Modbus-Gerät montiert und über Loxone Tree mit dem Miniserver verbunden. Dadurch entfällt in vielen Fällen eine aufwendige Modbus-Verkabelung bis in den Verteiler.

Mit Unterstützung für bis zu 253 Sensoren und Aktoren lassen sich Energiezähler, Wechselrichter, Wärmepumpen, Lüftungsanlagen, Batteriespeicher und viele weitere Modbus-Geräte komfortabel in die Loxone Gebäudeautomation integrieren.

Hauptmerkmale des Loxone Modbus Tree

• Dezentrale Einbindung von Modbus RTU Geräten direkt vor Ort
• Unterstützung von bis zu 253 Sensoren und Aktoren
• Plug & Play Integration dank hunderter fertiger Modbus Templates in der Loxone Library
• Flexibel einsetzbar auch für Geräte ohne vorhandenes Template
• Individuell einstellbare Baudrate und Parität
• Unterstützung von 16- und 32-Bit Datentypen
• Nahtlose Integration in bestehende Loxone Systeme über Tree

Technische Daten

• Spannungsversorgung: 10 – 30 VDC
• Leistungsaufnahme: typ. 0,06 W, max. 0,07 W
• Schnittstelle: Loxone Tree
• Modbus RTU: 1 Modbus-Gerät mit bis zu 253 Sensoren und Aktoren
• Maximale Modbus-Kabellänge: 30 m
• Kommunikation: Einstellbare Baudrate und Parität
• Datentypen: 16 Bit & 32 Bit
• Abfragezyklus: bis zu 5 Sekunden
• Produktmaße: 38,3 × 34,3 × 10,5 mm (L × B × H)
• Schutzart: IP20

Modbus einfach wie nie zuvor

Dank der umfangreichen Modbus Library von Loxone können viele Geräte innerhalb weniger Minuten integriert werden. Für zahlreiche Hersteller und Produkte stehen bereits fertige Templates zur Verfügung.

Auch individuelle Modbus-Geräte lassen sich flexibel einbinden und vollständig in Automatisierungen, Visualisierungen und Energiemanagementlösungen integrieren.

Ideal für Energie- und Gebäudemanagement

Das Modbus Tree eignet sich hervorragend für die Anbindung von:

• Energiezählern
• Wechselrichtern
• Batteriespeichern
• Wärmepumpen
• Lüftungsanlagen
• Ladesystemen für Elektrofahrzeuge
• Industrie- und Gebäudetechnik

Vorteile auf einen Blick

• Dezentrale Installation direkt beim Gerät
• Keine zusätzliche Modbus-Verkabelung bis in den Verteiler erforderlich
• Unterstützung von bis zu 253 Sensoren und Aktoren
• Hunderte fertige Modbus Templates verfügbar
• Kompakte Bauweise kleiner als eine Streichholzschachtel
• Ideal für Wohn-, Gewerbe- und Industrieprojekte
