Loxone Nano Motor Controller Tree

Der Loxone Nano Motor Controller Tree ist ein kompaktes Modul zur präzisen Ansteuerung von Gleichstrommotoren oder PWM-dimmbaren LED-Leuchtmitteln.
Über die Loxone Tree Technologie lässt sich das Modul nahtlos in die Gebäudeautomation integrieren – ideal für Anwendungen wie Lüftungsklappen, Antriebe oder Beleuchtungssteuerungen.

Features

• 3 Betriebsarten: Motor bidirektional, Motor unidirektional, PWM-Dimmung
• Integrierte Überstrom- & Stromflusserkennung für maximale Sicherheit
• Fein justierbare Einstellungen für präzise Steuerung von Motoren und Leuchtmitteln
• Kompakte Bauweise für flexible Installation in verschiedensten Anwendungen
• Einfache Verkabelung durch Loxone Tree

Technische Details

• Versorgungsspannung: 9 … 26 VDC
• Max. Gesamtbelastung der Ausgänge: 2,1 A kontinuierlich; 5 A Spitze (<30 s)
• PWM-Frequenz: 1 kHz … 10 kHz (Standard: 400 Hz)
• Einstellbereich Stromflusserkennung: 100 mA … 3.500 mA
• Einstellbereich Überstromerkennung: 100 mA … 3.500 mA

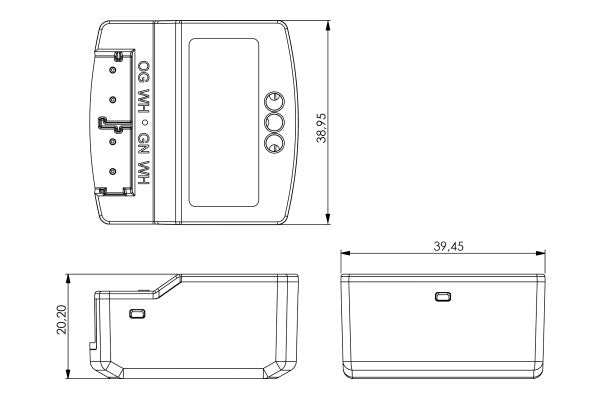

• Produktmaße: 39,45 × 38,95 × 20,20 mm / 1,55 × 1,53 × 0,80” (L × B × H)

Einsatzbereiche

• Präzise Steuerung von DC-Motoren
• Dimmung von LED-Leuchtmitteln
• Automatisierung von Lüftungs- oder Beschattungssystemen
