Touch Pure Display CO2 Air

Loxone Touch Pure Display CO2 Air – Raumsteuerung und Raumklima in einem Gerät

Auslieferung voraussichtlich Ende September

Das Loxone Touch Pure Display CO2 Air vereint die intuitive Bedienung zahlreicher Raumfunktionen mit integrierter Raumklimamessung. Licht, Beschattung, Audio, Heizung, Kühlung und weitere Funktionen lassen sich direkt über eine individuell konfigurierbare Benutzeroberfläche steuern.

Zusätzlich misst das Display Temperatur, Luftfeuchtigkeit und CO₂. Damit eignet sich das Touch Pure Display CO2 Air besonders für Räume, in denen neben einer komfortablen Bedienung auch die CO₂-Konzentration automatisch überwacht und in die Loxone Gebäudeautomation eingebunden werden soll.

Die Oberfläche wird in der Loxone Config an das jeweilige Projekt und die gewünschten Funktionen angepasst. Dadurch eignet sich das Display für Smart Homes ebenso wie für Büros, Besprechungsräume, Schulen, Hotels und andere gewerblich genutzte Gebäude.

Ein Display für zahlreiche Raumfunktionen

Statt für jede Funktion ein eigenes Bedienelement vorzusehen, können zahlreiche Funktionen eines Raumes zentral über das Touch Pure Display bedient werden.

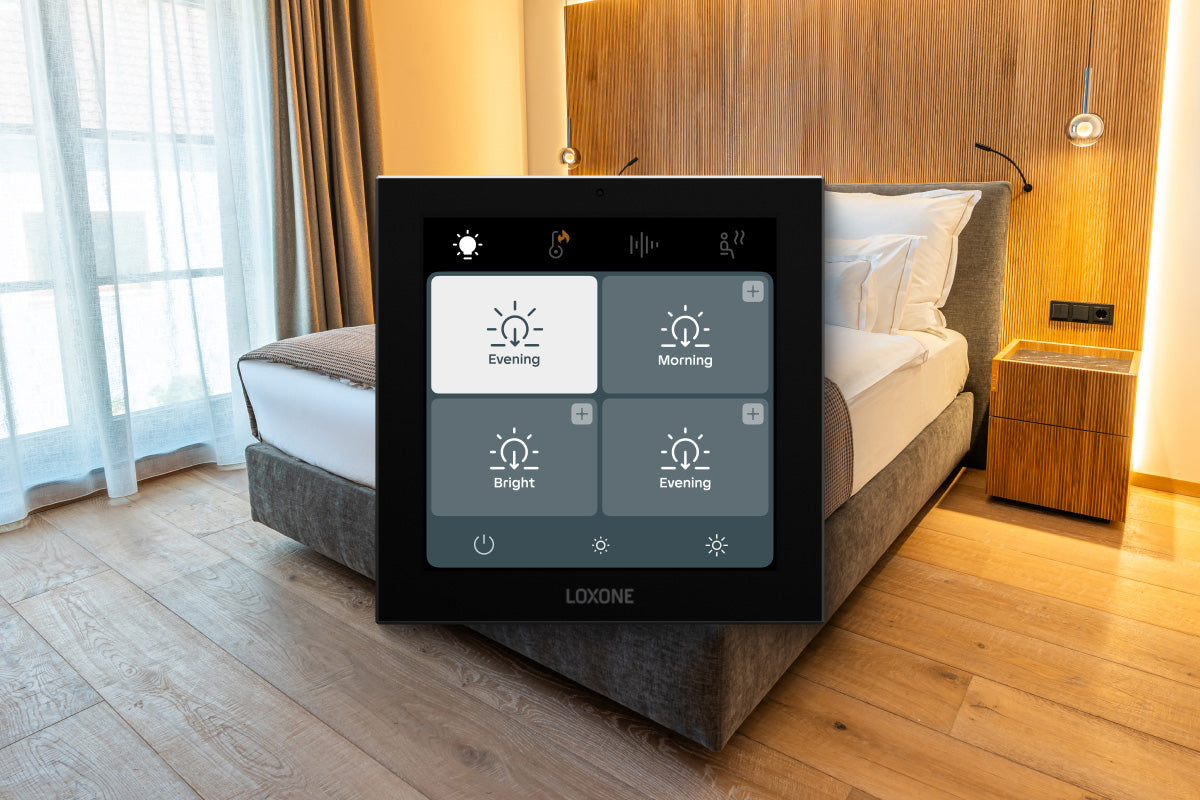

• Licht und Lichtstimmungen steuern

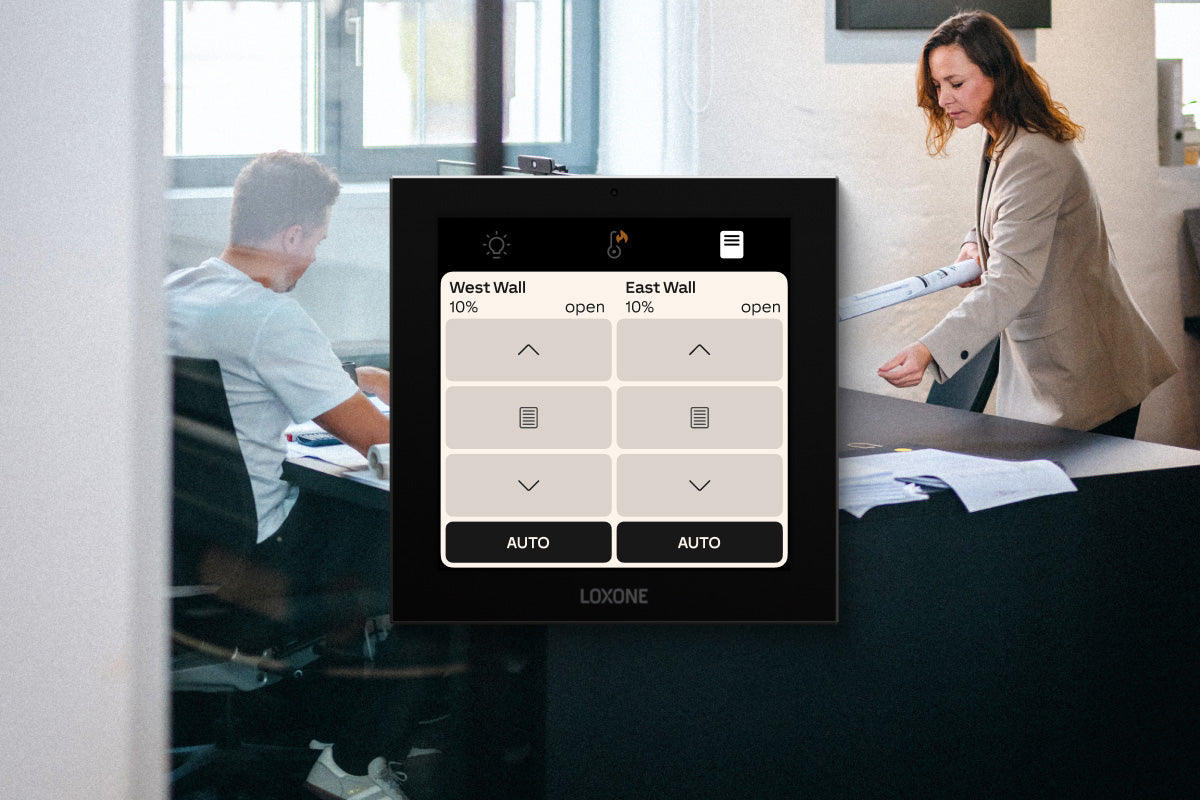

• Beschattung bedienen

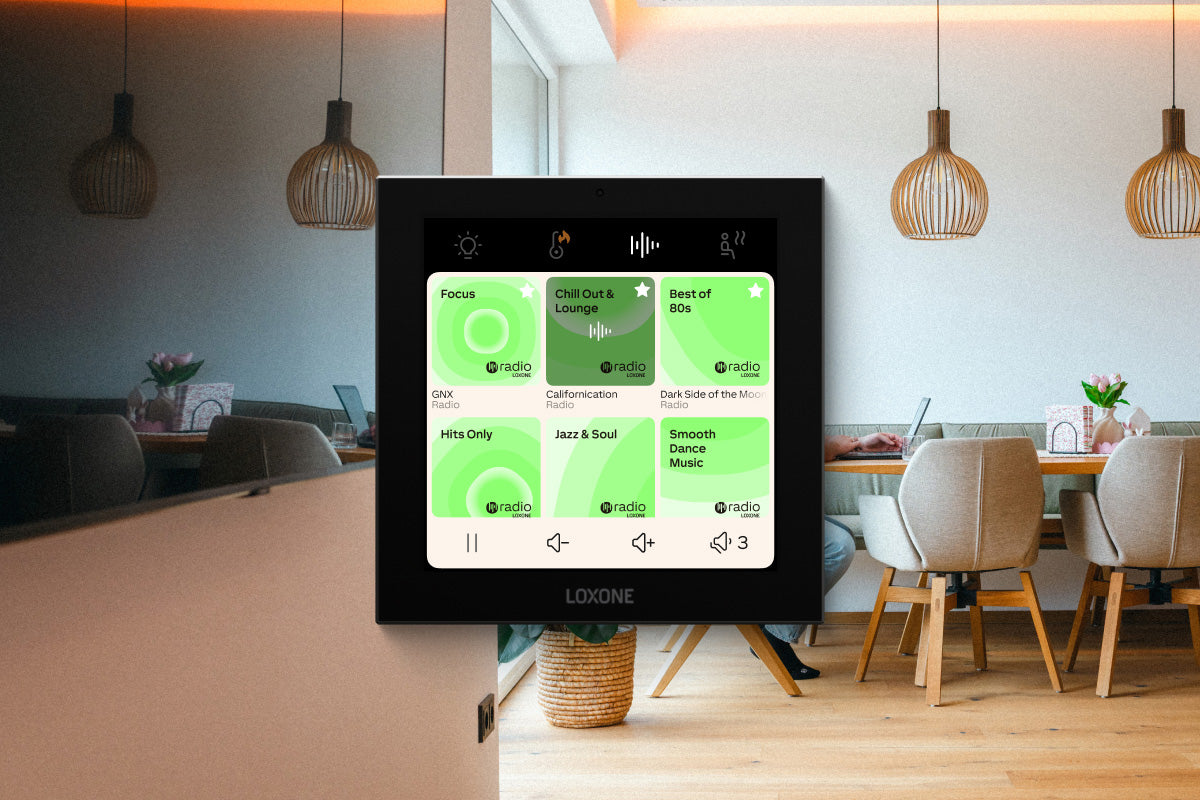

• Audiofunktionen steuern

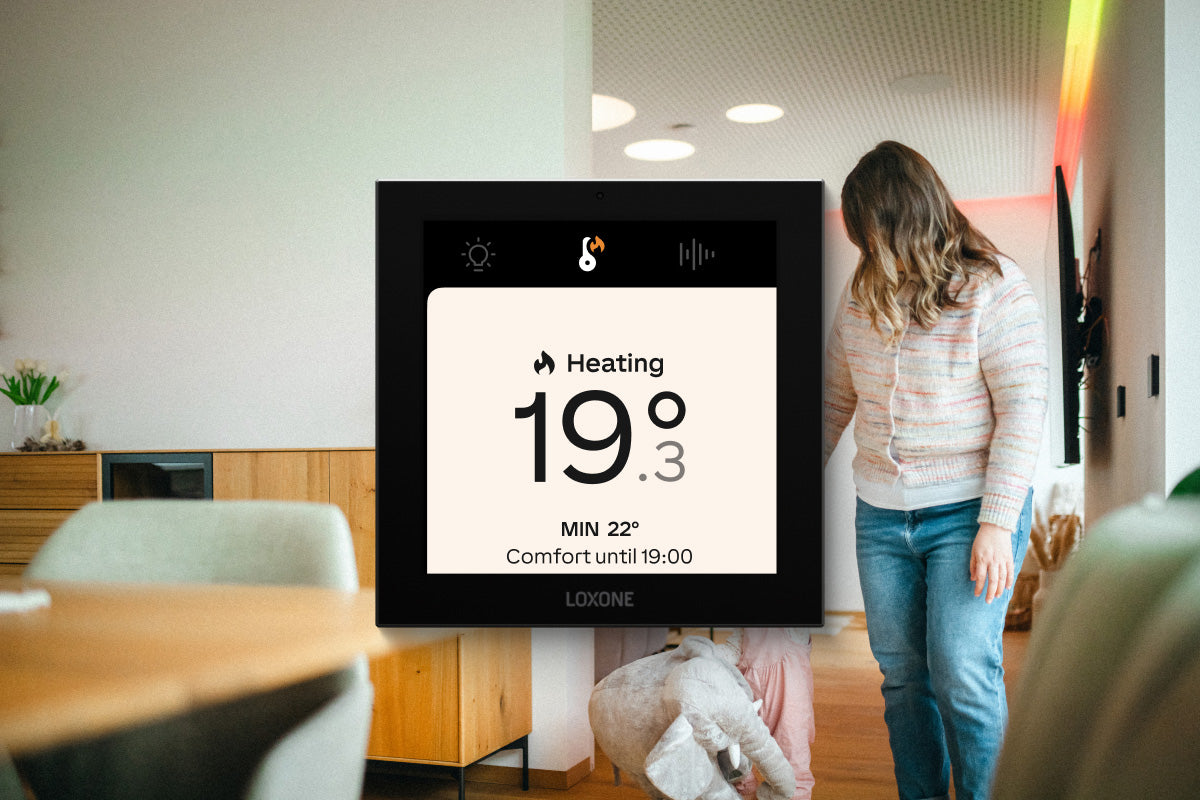

• Heizung und Kühlung bedienen
• Raumklima komfortabel anpassen

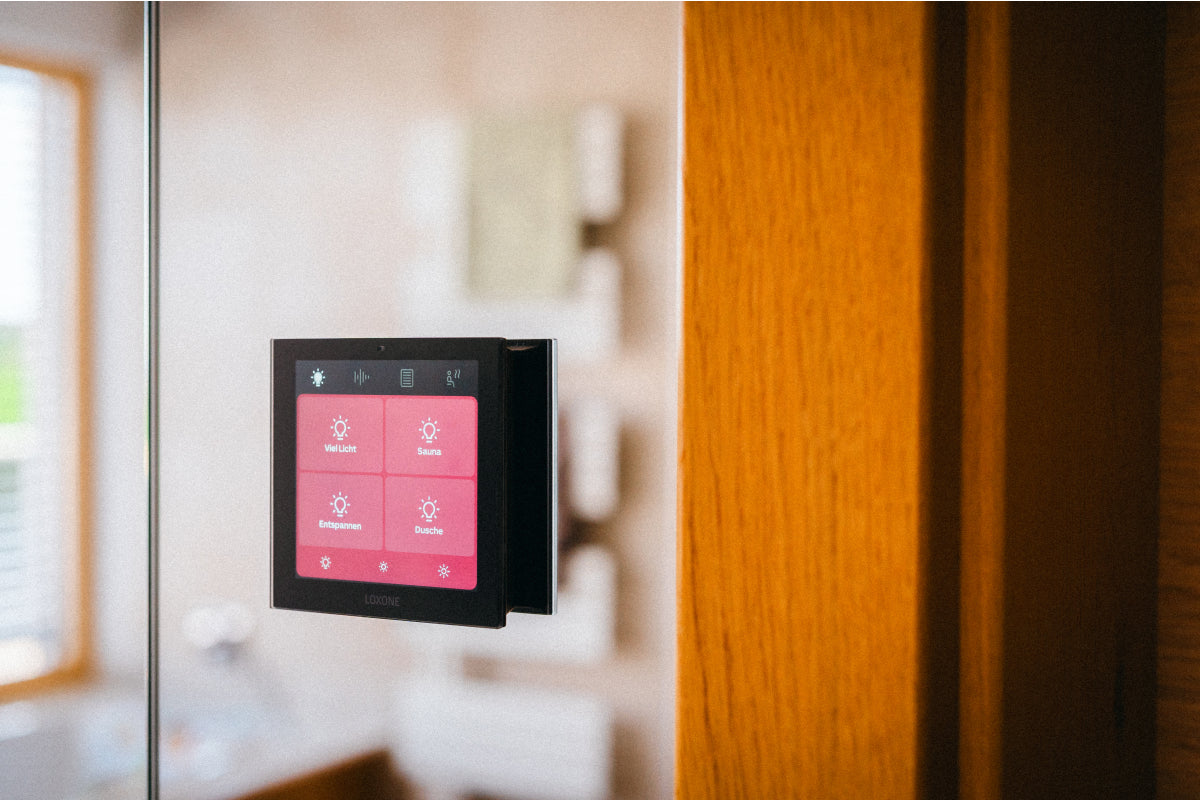

• Saunafunktionen steuern
• Weitere individuell konfigurierte Funktionen bedienen

Der Funktionsumfang des Touch Pure Display wird laufend erweitert und kann flexibel an die Anforderungen des jeweiligen Projekts angepasst werden.

Integrierte CO₂-Messung für bedarfsgerechte Lüftung

Der integrierte CO₂-Sensor erfasst kontinuierlich die CO₂-Konzentration im Raum. Die gemessenen Werte können direkt in der Loxone Gebäudeautomation verwendet werden.

So lässt sich beispielsweise eine Lüftungsanlage abhängig vom tatsächlichen Bedarf automatisch steuern. Steigt die CO₂-Konzentration im Raum, kann die Lüftungsleistung erhöht werden. Sinkt der Wert wieder, wird die Lüftung entsprechend reduziert.

Besonders in Schlafzimmern, Büros, Besprechungsräumen, Klassenzimmern und anderen stark belegten Räumen ermöglicht die CO₂-Messung eine bedarfsgerechte und energieeffiziente Lüftungsregelung.

Temperatur, Luftfeuchtigkeit und CO₂ direkt im Raum erfassen

Neben der CO₂-Konzentration misst das Touch Pure Display auch Temperatur und Luftfeuchtigkeit. Damit stehen wichtige Raumklimawerte direkt für die automatische Regelung von Heizung, Kühlung und Lüftung zur Verfügung.

• Temperaturmessung von 10 bis 30 °C
• Messgenauigkeit Temperatur ± 0,5 °C
• Luftfeuchtigkeitsmessung von 20 bis 80 % r. F.
• Messgenauigkeit Luftfeuchtigkeit ± 2,5 %
• CO₂-Messbereich von 400 bis 5.000 ppm

Individuell konfigurierbare Benutzeroberfläche

Tabs, Funktionen und Layouts lassen sich direkt in der Loxone Config konfigurieren und individuell anordnen. So zeigt das Display genau jene Funktionen, die im jeweiligen Raum tatsächlich benötigt werden.

Auch die Farbgebung der Benutzeroberfläche kann angepasst werden. Dadurch lässt sich das Display optisch an unterschiedliche Wandfarben, Interieurs und architektonische Konzepte anpassen.

Intuitive Bedienung

Die Benutzeroberfläche ist für eine einfache und intuitive Bedienung konzipiert. Bewohner, Mitarbeiter oder Hotelgäste können die wichtigsten Raumfunktionen direkt über das Display bedienen.

Ein integrierter Umgebungslichtsensor sowie die dimmbare Hintergrundbeleuchtung unterstützen eine angenehme Darstellung. Für die Nacht steht ein augenschonender Nachtmodus zur Verfügung.

Was passiert, wenn das Display gerade nicht genutzt wird?

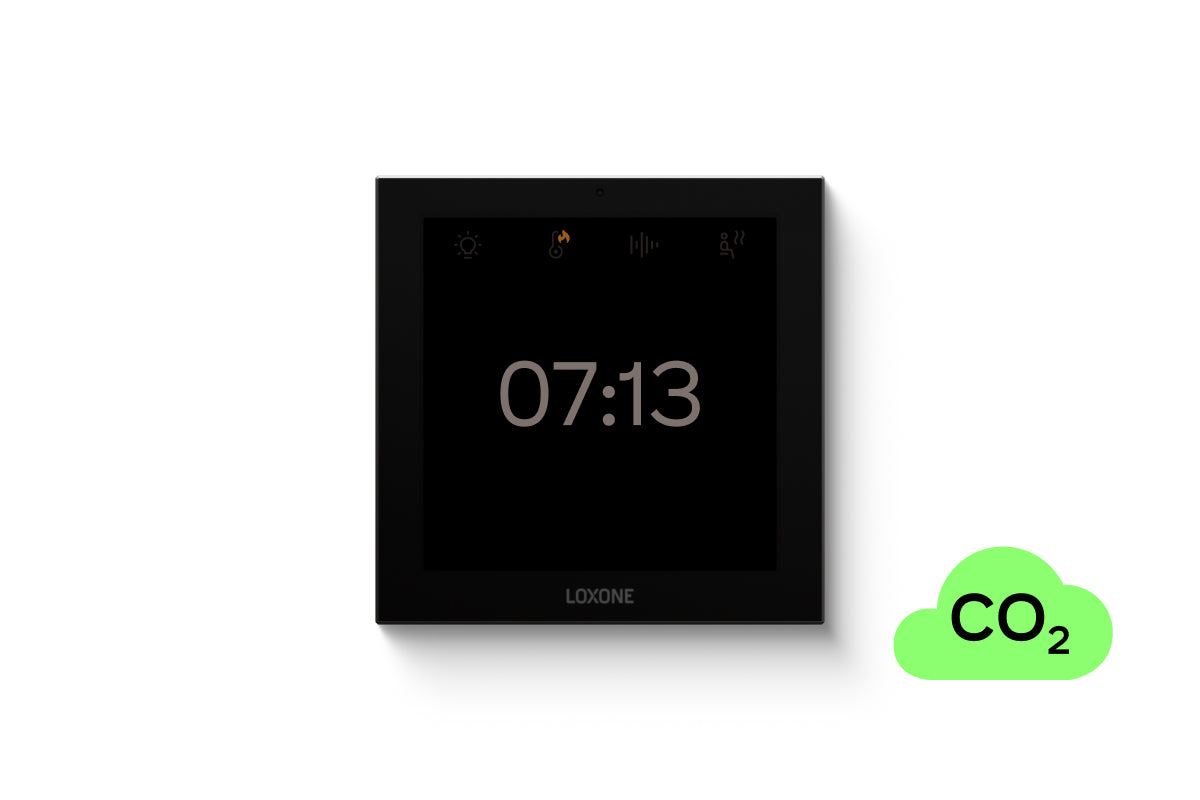

Im empfohlenen Ruhemodus zeigt das Touch Pure Display wichtige Informationen dezent und minimalistisch an. So bleiben relevante Rauminformationen sichtbar, ohne dass das Display unnötig in den Vordergrund tritt.

Alternativ kann das Display vollständig ausgeschaltet werden und bleibt damit als klare, ablenkungsfreie Fläche im Raum.

Stromsparender und präsenzbasierter Betrieb

Das Touch Pure Display wurde für einen energieeffizienten Betrieb entwickelt. Im Eco-Modus beträgt die Leistungsaufnahme lediglich 0,7 W.

Der präsenzbasierte Betrieb ermöglicht es, das Display abhängig von der tatsächlichen Nutzung des Raumes zu betreiben und damit unnötigen Energieverbrauch zu reduzieren.

Flexible Integration mit Loxone Air

Die Kommunikation mit dem Loxone System erfolgt über Loxone Air. Dadurch eignet sich das Touch Pure Display CO2 Air besonders für Projekte, bei denen keine Tree Verkabelung am Montageort vorhanden ist oder ein bestehendes Loxone System erweitert werden soll.

Das Display wird mit 24 V DC versorgt und über Loxone Air in das System eingebunden.

Für den Grundbetrieb ist keine WLAN-Verbindung erforderlich. Für zusätzliche visuelle Inhalte und den erweiterten Funktionsumfang wird die Verbindung mit dem lokalen WLAN empfohlen.

Highlights

• Intuitives Touch-Display zur Raumsteuerung
• Integrierter CO₂-Sensor zur Messung der CO₂-Konzentration
• Integrierter Temperatur- und Feuchtigkeitssensor
• Ideal für bedarfsgerechte Lüftungsregelung
• Steuerung von Licht, Beschattung, Audio und weiteren Funktionen
• Bedienung von Heizung und Kühlung
• Eigene Funktionen für die Saunasteuerung
• Individuell konfigurierbare Benutzeroberfläche
• Anpassbare Farbgebung der Displayoberfläche
• Kapazitive Berührungserkennung
• Dimmbares Display mit Umgebungslichtsensor
• Augenschonender Nachtmodus
• Ruhemodus zur dezenten Anzeige wichtiger Informationen
• Display kann vollständig ausgeschaltet werden
• Energieeffizienter, präsenzbasierter Betrieb
• Nur 0,7 W Leistungsaufnahme im Eco-Modus
• Kommunikation über Loxone Air
• Ideal für Erweiterungen und Nachrüstungen
• Funktionsumfang wird laufend erweitert

Technische Daten

• Versorgungsspannung: 18–27 V DC
• Leistungsaufnahme: 0,7 W im Eco-Modus, maximal 3 W
• Schnittstelle: Loxone Air
• Loxone Air: 868 MHz in Europa
• WLAN: 2,4 GHz und 5 GHz
• Touch: Kapazitive Berührungserkennung
• Hintergrundbeleuchtung: Dimmbar
• Umgebungslichtsensor: Integriert
• Temperaturmessbereich: 10–30 °C ± 0,5 °C
• Luftfeuchtigkeitsmessbereich: 20–80 % r. F. ± 2,5 %
• CO₂-Messbereich: 400–5.000 ppm
• CO₂-Messgenauigkeit: ± 100 ppm + 10 % des Messwerts
• Schutzart: IP20
• Farbe: Anthrazit, RAL 9005
• Oberfläche: Matt
• Abmessungen: 90 × 90 × 16 mm
• Nettogewicht: 100 g

Lieferumfang

• 1x Loxone Touch Pure Display CO2 Air
• 1x Montagerahmen
• 1x Folder

Hinweis: Das Touch Pure Display CO2 Air ist Teil des Loxone Systems und benötigt einen Loxone Miniserver. Das Display benötigt eine 24 V DC Spannungsversorgung. Die Installation muss durch eine qualifizierte Elektrofachkraft erfolgen.
