Tree Klemmen Set
inkl. MwSt. Versandkosten werden an der Kasse berechnet

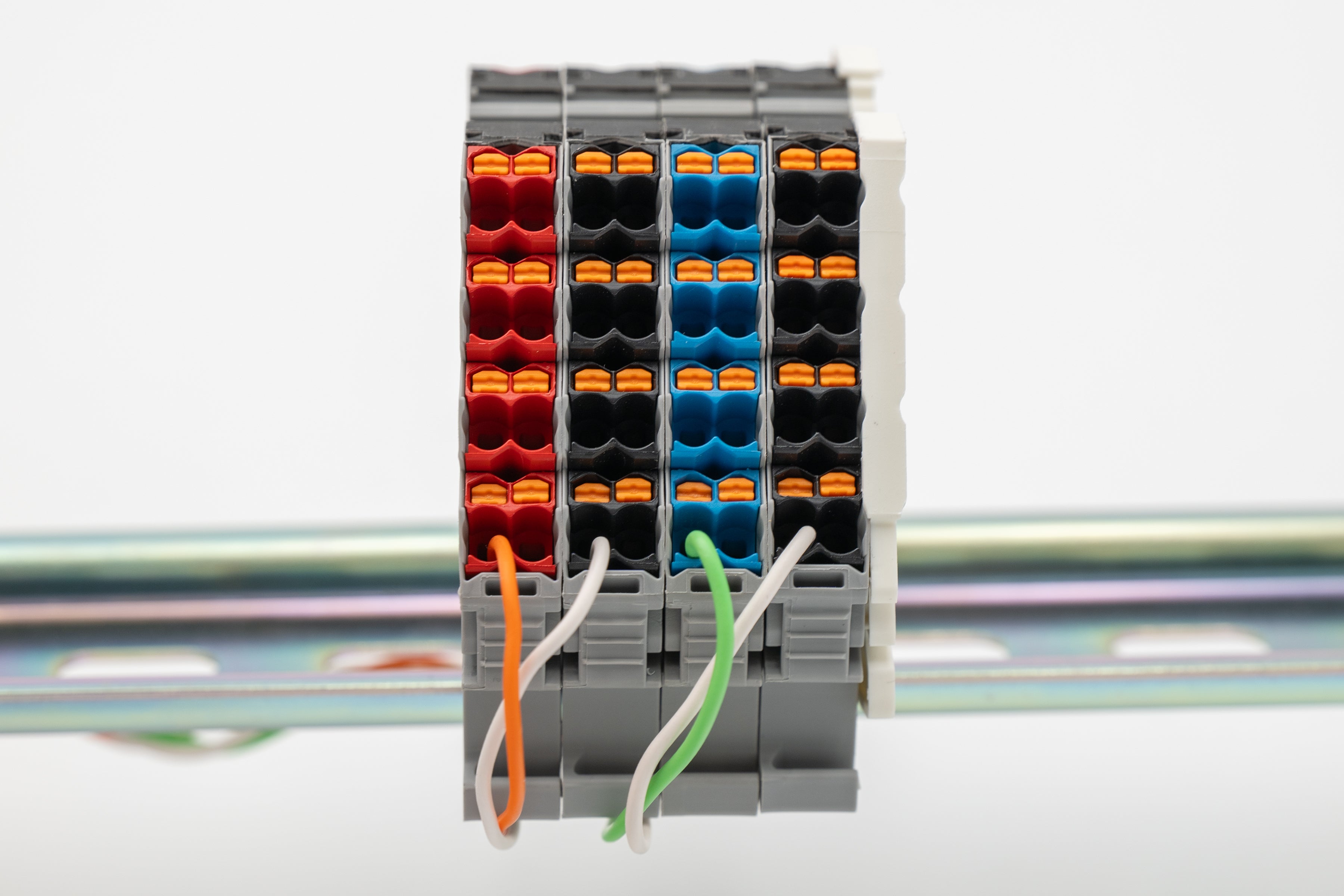

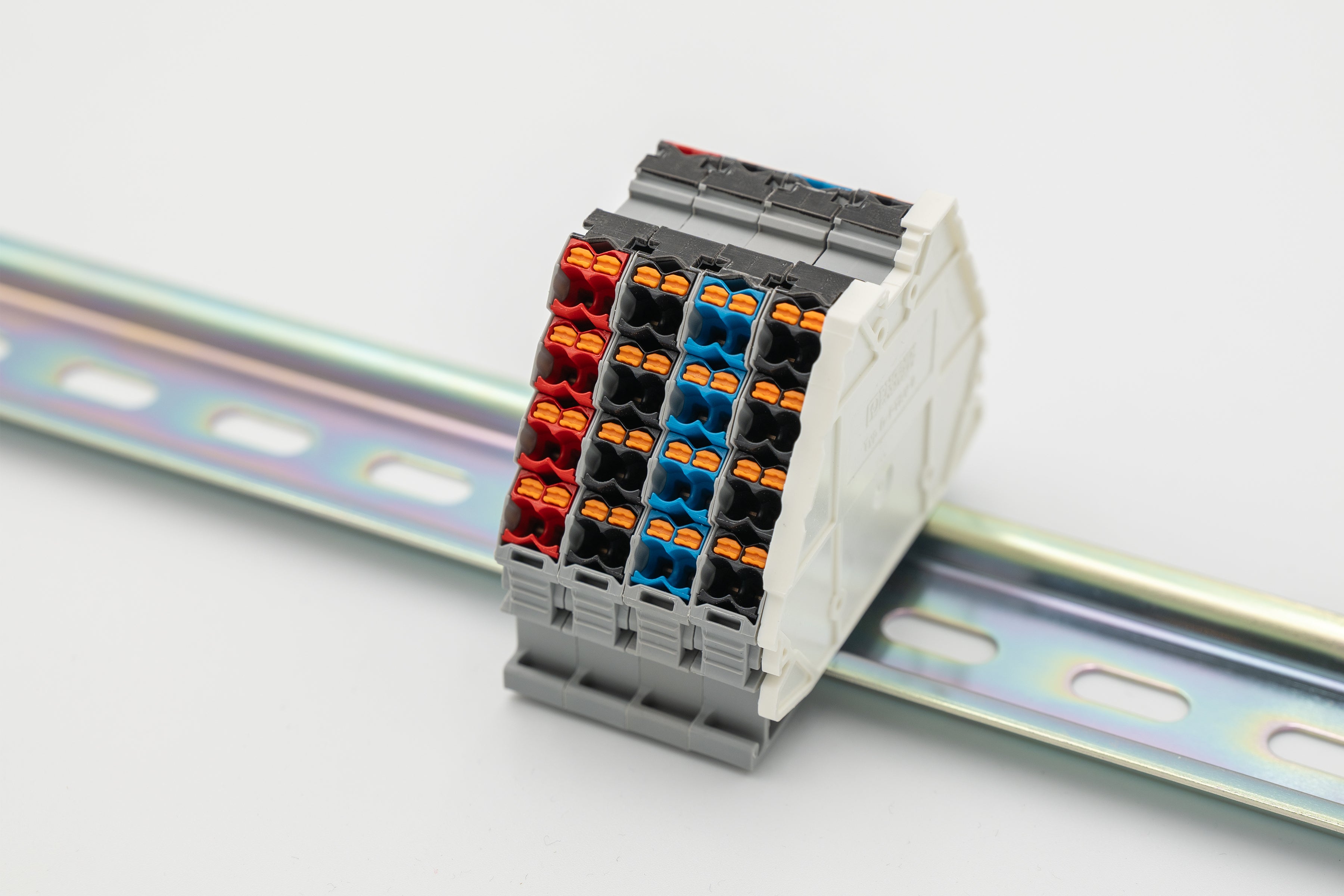

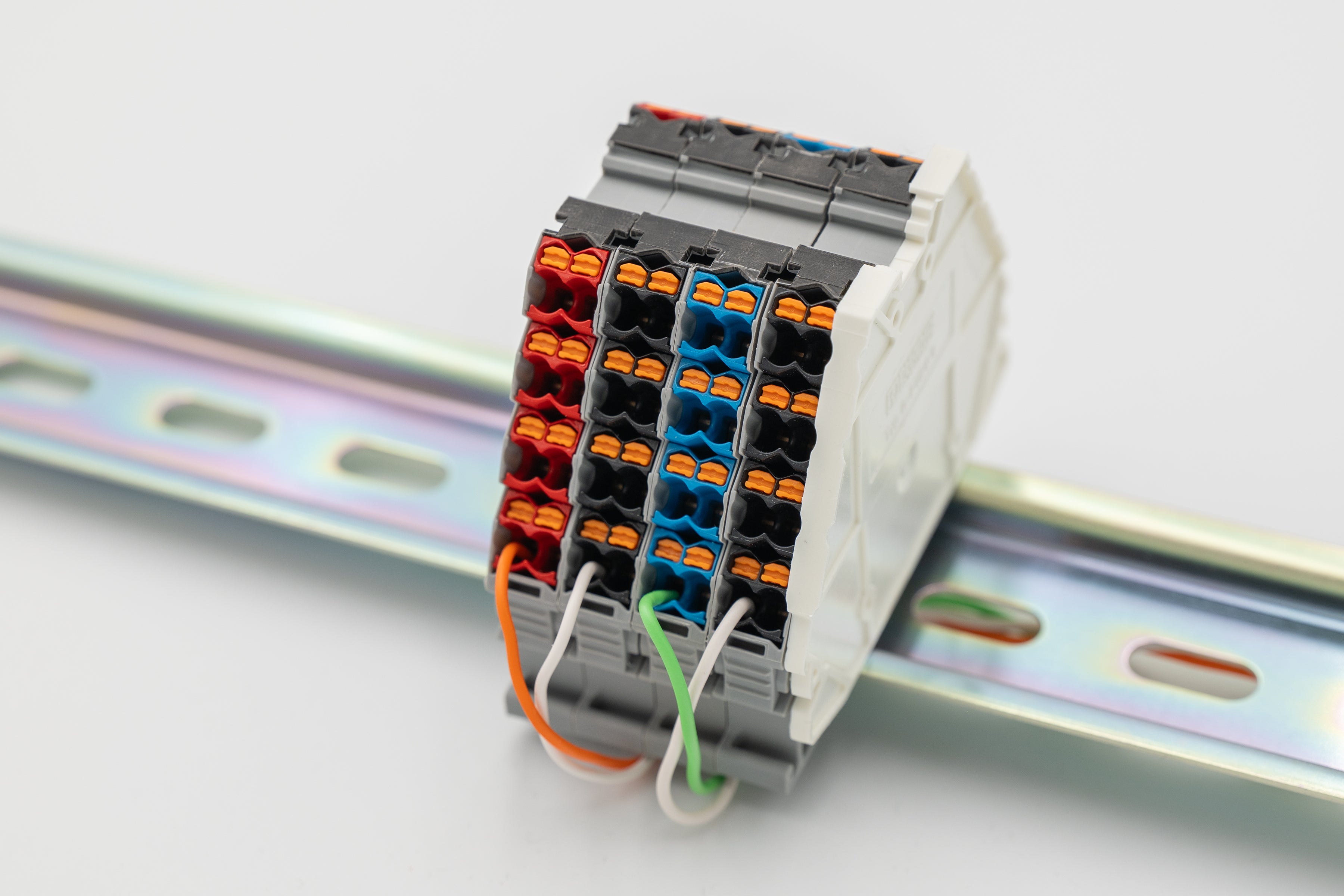

IXMA Potenzialverteiler-Set für Loxone Tree
Mit diesem Potenzialverteiler-Set lässt sich ein Loxone Tree Ast sauber, übersichtlich und professionell im Schaltschrank verteilen. Das Set besteht aus vier farblich gekennzeichneten Potenzialverteilern sowie einer passenden Abschlussblende für einen sauberen Abschluss der Reihenklemmen.
Die eindeutige Farbzuordnung erleichtert die Verdrahtung, reduziert Fehler und sorgt auch bei späteren Erweiterungen oder Wartungsarbeiten für maximale Übersicht.
Farbzuordnung
🔴 24 V DC
⚫ GND (0 V)
🔵 Tree Grün
⚫ Tree Weiß
Lieferumfang
- 1 × Potenzialverteiler 24 V (Rot)
- 1 × Potenzialverteiler GND (Schwarz)
- 1 × Potenzialverteiler Tree Grün (Blau)
- 1 × Potenzialverteiler Tree Weiß (Schwarz)
- 1 × Abschlussblende
Highlights
- Speziell für die Verteilung eines Loxone Tree Astes zusammengestellt
- Schnelle und übersichtliche Verdrahtung im Schaltschrank
- Professioneller Aufbau durch farblich gekennzeichnete Potenzialverteiler
- Eindeutige Zuordnung von 24 V, GND sowie den beiden Tree-Datenleitungen
- Hochwertige Push-in-Federanschlüsse für eine werkzeuglose Verdrahtung
- Ideal für Neuinstallationen, Erweiterungen und Servicearbeiten
- Wartungsfreundlich und jederzeit einfach erweiterbar
Technische Daten (pro Potenzialverteiler)
- Hersteller: Phoenix Contact
- Anschlussart: Push-in-Federanschluss
- Montageart: DIN-Hutschiene
- Nennspannung: bis 250 V
- Nennstrom: bis 17,5 A
- Anzahl Anschlüsse: 16
- Leiterquerschnitt starr: 0,14 – 2,5 mm²
- Leiterquerschnitt flexibel: 0,14 – 1,5 mm²
- Betriebstemperatur: -60 °C bis +105 °C
- Farben im Set: Rot, Schwarz, Blau, Schwarz
Typische Einsatzbereiche

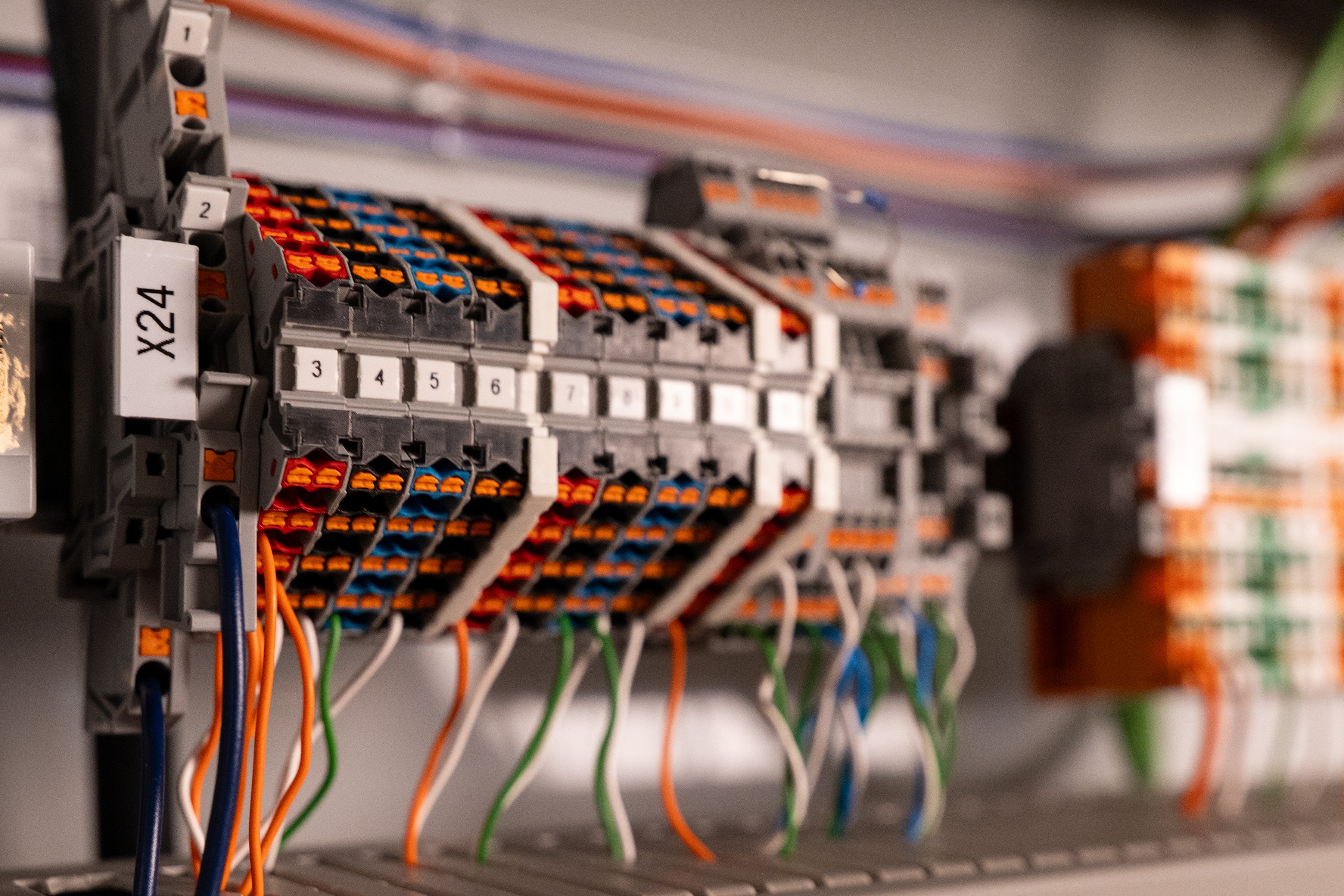

- Verteilung eines kompletten Loxone Tree Astes
- Smart Home Unterverteilungen
- Loxone Schaltschränke
- Gebäudeautomation mit 24-V-Peripherie
- Neuinstallationen und Nachrüstungen
💡 Unsere Empfehlung
Eine übersichtliche Verdrahtung spart nicht nur Zeit bei der Installation, sondern erleichtert auch spätere Erweiterungen und Servicearbeiten erheblich.
Durch die feste Farbzuordnung der Potenzialverteiler sind die vier Leitungen eines Tree Astes sofort erkennbar:
🔴 24 V
⚫ GND
🔵 Tree Grün
⚫ Tree Weiß

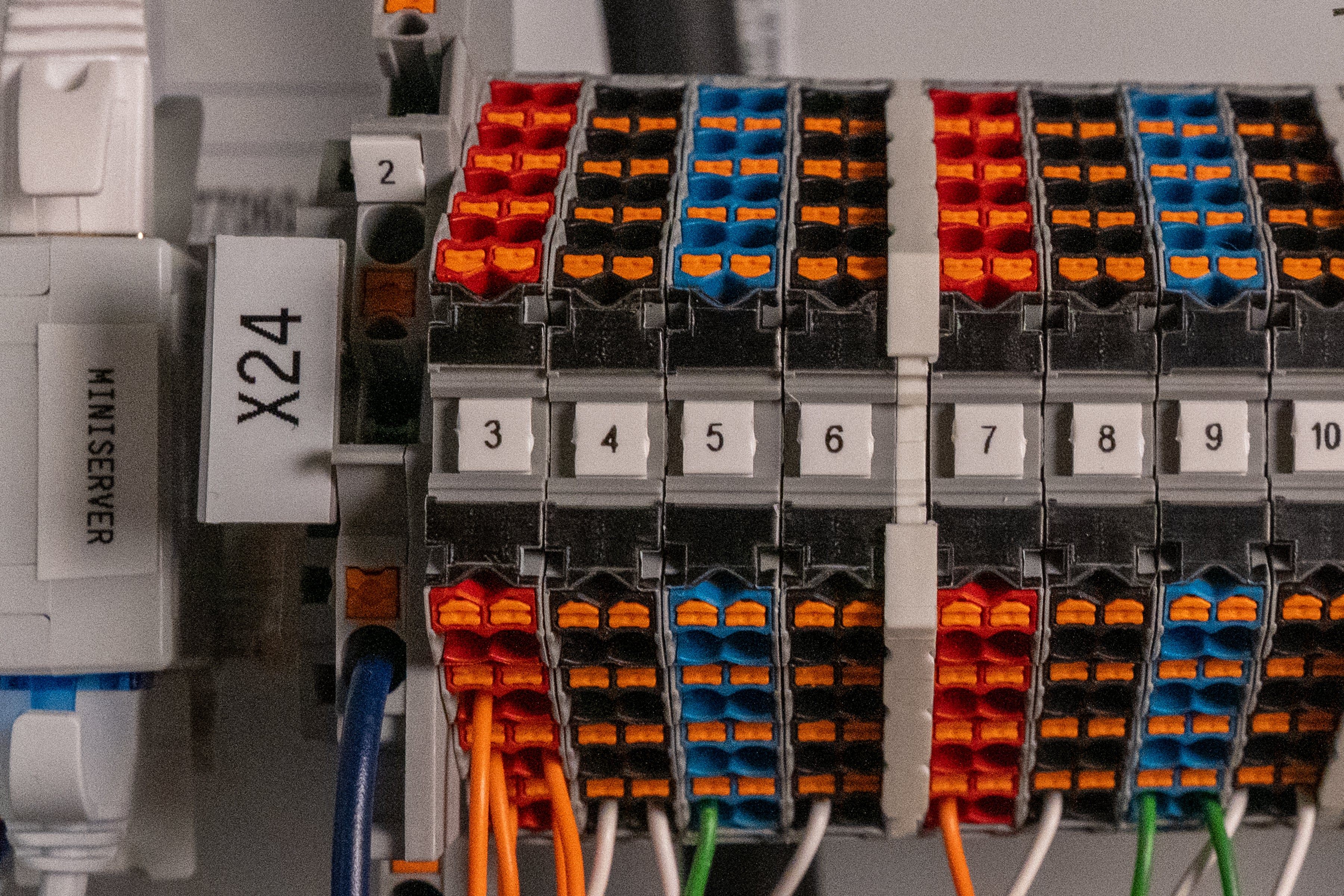

Besonders bei mehreren Tree Ästen im Schaltschrank sorgt diese Struktur für eine deutlich bessere Übersicht und reduziert Verdrahtungsfehler.
Hinweis: Das Set ist für die strukturierte Potentialverteilung eines Tree Astes vorgesehen. Die Potenzialverteiler ersetzen keine Absicherung oder Schutzmaßnahmen und sind entsprechend den geltenden Normen und Herstellerangaben einzusetzen.
