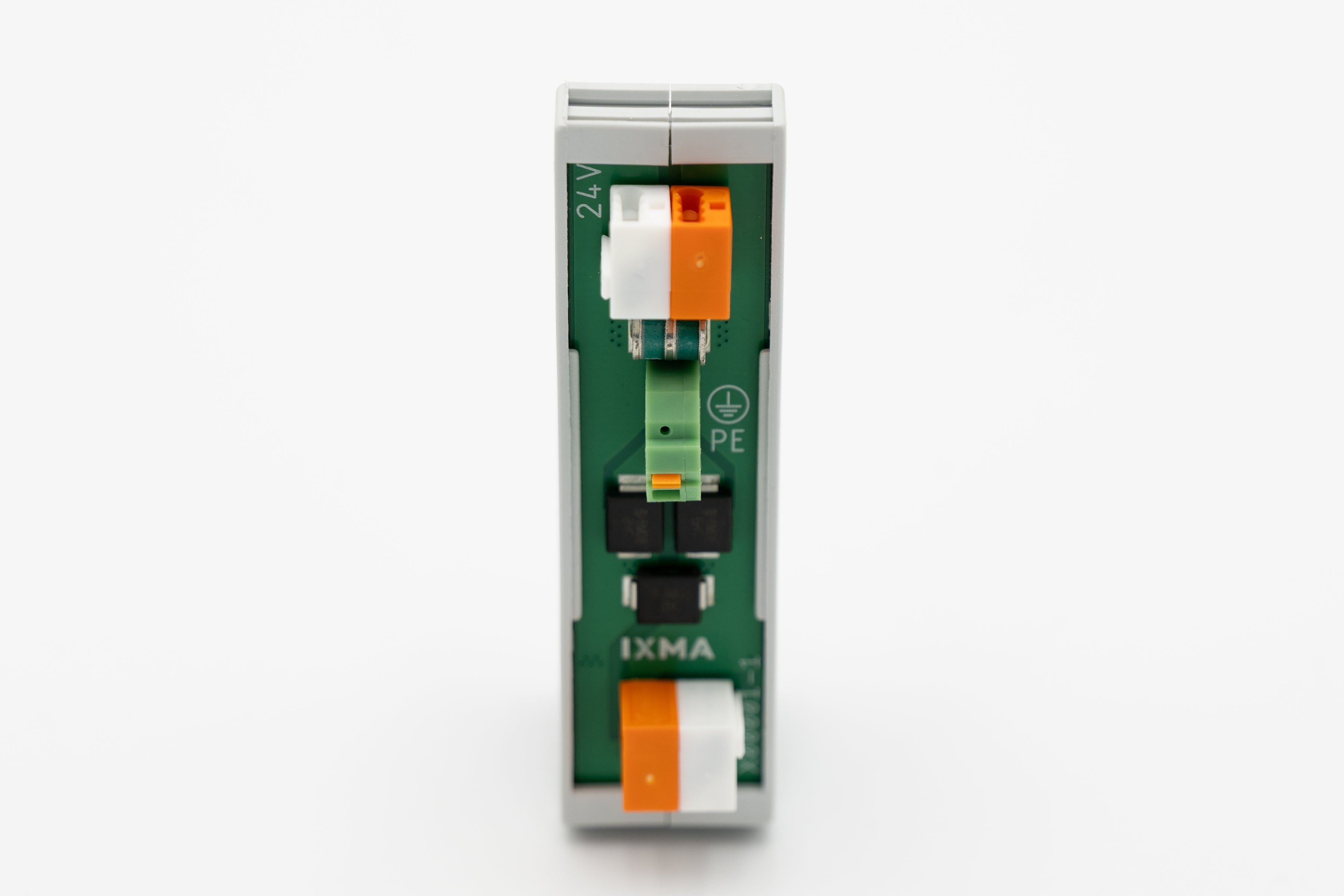

IXMA Überspannungsableiter 24 V für Loxone Systeme
Jetzt vorbestellen! – Auslieferung voraussichtlich ab 24.08.2026
Der IXMA Überspannungsableiter 24 V ist für den Einsatz in 24V-Versorgungsleitungen von Loxone-Gebäudeautomationssystemen vorgesehen. Das mehrstufige Schutzkonzept dient dazu, auftretende Überspannungen zwischen den Leitern sowie gegenüber dem Potentialausgleich zu begrenzen und dadurch das Risiko von Überspannungsschäden an angeschlossenen Komponenten zu reduzieren.
Gerade in der Gebäudeautomation befinden sich viele Peripheriegeräte außerhalb des Gebäudes. Leitungen zu Wetterstationen, Präsenzmeldern, Bewegungsmeldern, Tastern oder anderen 24V-Peripheriekomponenten können Überspannungsereignissen ausgesetzt sein. Besonders relevant sind dabei Leitungen, die das Gebäude verlassen oder von außen in das Gebäude geführt werden.
Schutzkonzept
Das Modul kombiniert unterschiedliche Schutzkomponenten zur Begrenzung von Überspannungen. Zum Einsatz kommen Gasentladungsableiter und bidirektionale TVS-Schutzdioden. Dadurch können Überspannungen sowohl zwischen den Leitern als auch gegenüber dem angeschlossenen Potentialausgleich begrenzt werden.

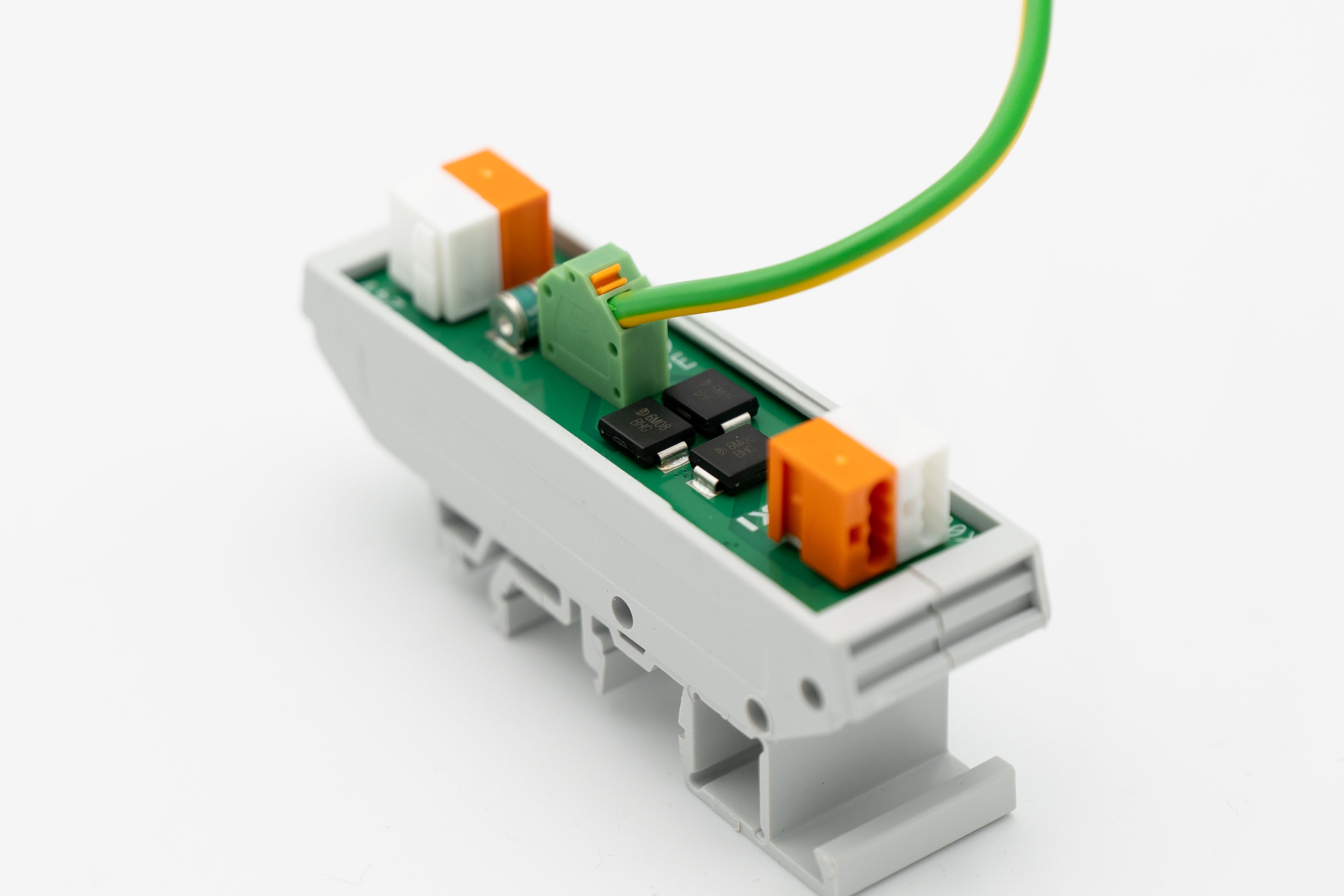

Für die Verbindung zum Potentialausgleich kommt eine integrierte Federzug-Käfigklemme zum Einsatz. Dadurch lässt sich der Potentialausgleichsleiter einfach und ohne spezielles Werkzeug anschließen.
Highlights
- Für 24V-DC-Versorgungsleitungen in Loxone-Systemen
- Für typische 24V-Peripheriekomponenten der Gebäudeautomation mit geringer Leistungsaufnahme
- Maximal zulässiger Dauerstrom: 6 A
- Mehrstufiges Schutzkonzept zur Begrenzung von Überspannungen
- Kombination aus Gasentladungsableiter und bidirektionalen TVS-Schutzdioden
- Begrenzung von Überspannungen zwischen den Leitern sowie gegenüber dem Potentialausgleich
- Federzug-Käfigklemme für den schnellen Anschluss des Potentialausgleichs
- Maximaler Anschlussquerschnitt Potentialausgleich: 1,5 mm² (flexibel oder starr)
- Anschlussklemmen in der aus dem Loxone-System bekannten Farbcodierung
- Kompakte Bauform für die DIN-Hutschiene
Typische Einsatzbereiche
Das Schutzmodul ist für die 24V-Versorgung typischer Peripheriekomponenten in Gebäudeautomationssystemen vorgesehen, beispielsweise:
- Wetterstationen
- Präsenz- und Bewegungsmelder
- Taster und Bedienelemente
- Sensoren
- Stellantriebe mit geringer Leistungsaufnahme
- Weitere 24V-Peripheriekomponenten mit geringer Leistungsaufnahme innerhalb und außerhalb des Gebäudes
Nicht für leistungsintensive 24-V-Verbraucher vorgesehen: Das Schutzmodul ist nicht für die Versorgung von 24V-LED-Beleuchtungen oder vergleichbaren Verbrauchern mit hoher Leistungsaufnahme vorgesehen. Für solche Verbraucher sind entsprechend der jeweiligen Anwendung geeignete Überspannungsschutzlösungen zu verwenden.
Technische Daten
- Versorgungssystem: 24 V DC
- Maximal zulässiger Dauerstrom: 6 A
- Schutzprinzip: Mehrstufige Überspannungsbegrenzung
- Schutzkomponenten: Gasentladungsableiter und bidirektionale TVS-Schutzdioden
- Potentialausgleich: Federzug-Käfigklemme
- Max. Anschlussquerschnitt Potentialausgleich: 1,5 mm² (flexibel oder starr)
- Montage: DIN-Hutschiene 35 mm
Der maximal zulässige Dauerstrom von 6 A darf nicht überschritten werden. Das Schutzmodul ist für typische 24V-Peripheriekomponenten der Gebäudeautomation vorgesehen und nicht für leistungsintensive Verbraucher wie 24V-LED-Beleuchtungen. Einschalt- und Spitzenströme der angeschlossenen Verbraucher sind bei der Dimensionierung zu berücksichtigen. Weitere elektrische Kennwerte und Leistungsdaten werden nach Vorliegen bzw. Bestätigung der entsprechenden technischen Herstellerunterlagen ergänzt.
💡 Unsere Empfehlung für Außenkomponenten

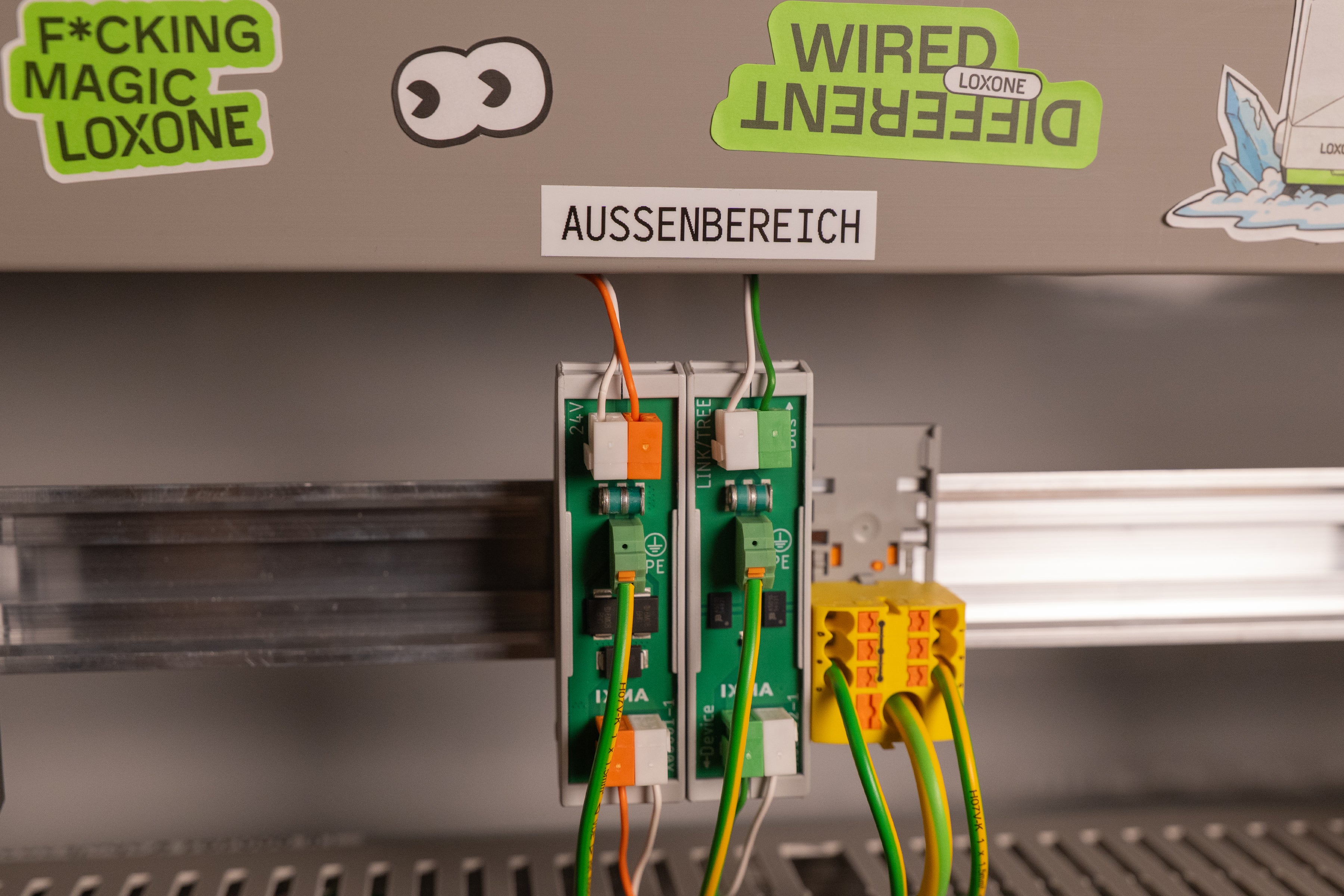

Werden 24V- und Link-/Tree-Leitungen zu Peripheriekomponenten außerhalb des Gebäudes geführt, beispielsweise zu einer Wetterstation, einem Präsenzmelder, Bewegungsmelder oder Taster, empfehlen wir die getrennte Absicherung von Spannungsversorgung und Kommunikationsleitung.
- ✅ IXMA Überspannungsableiter 24 V

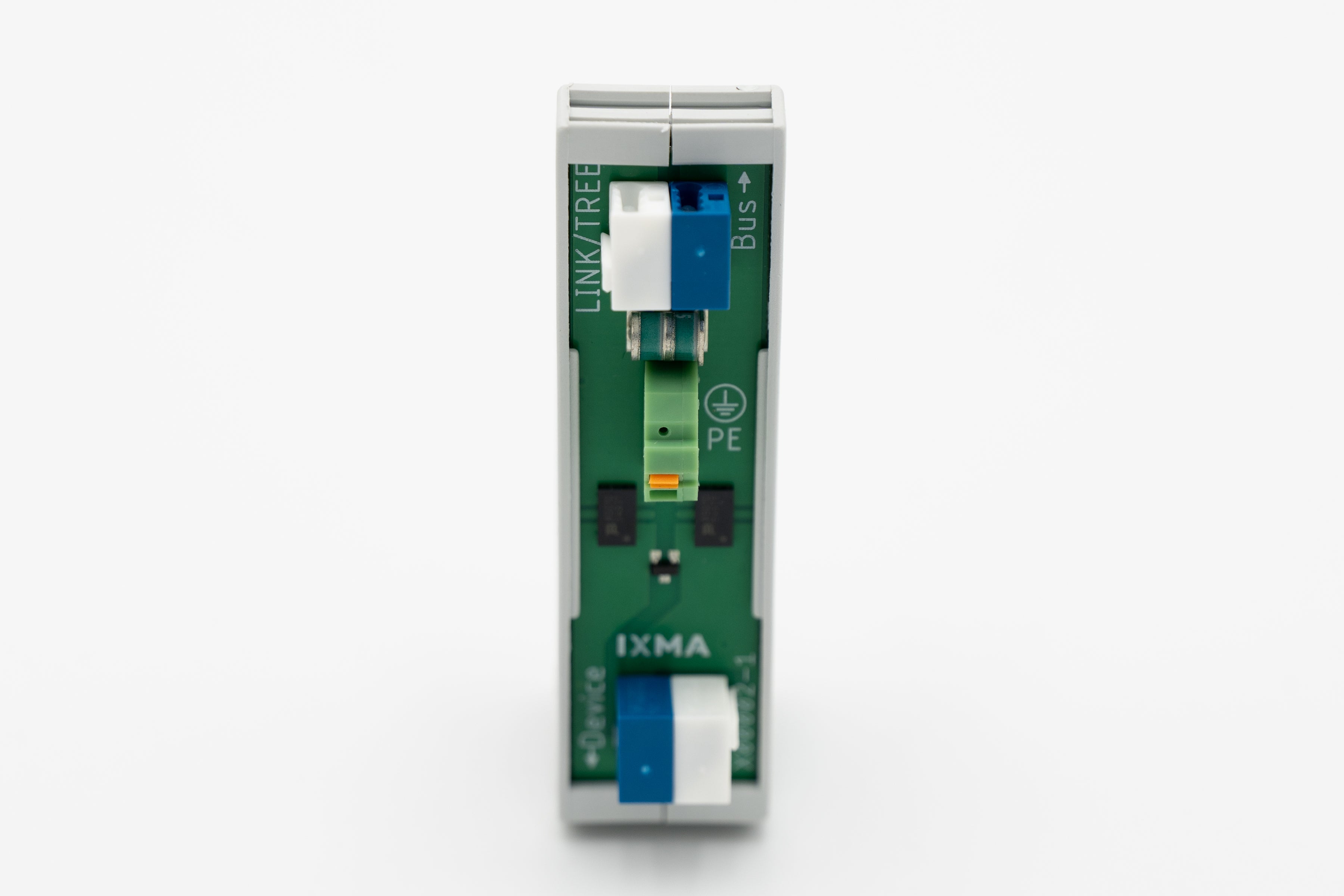

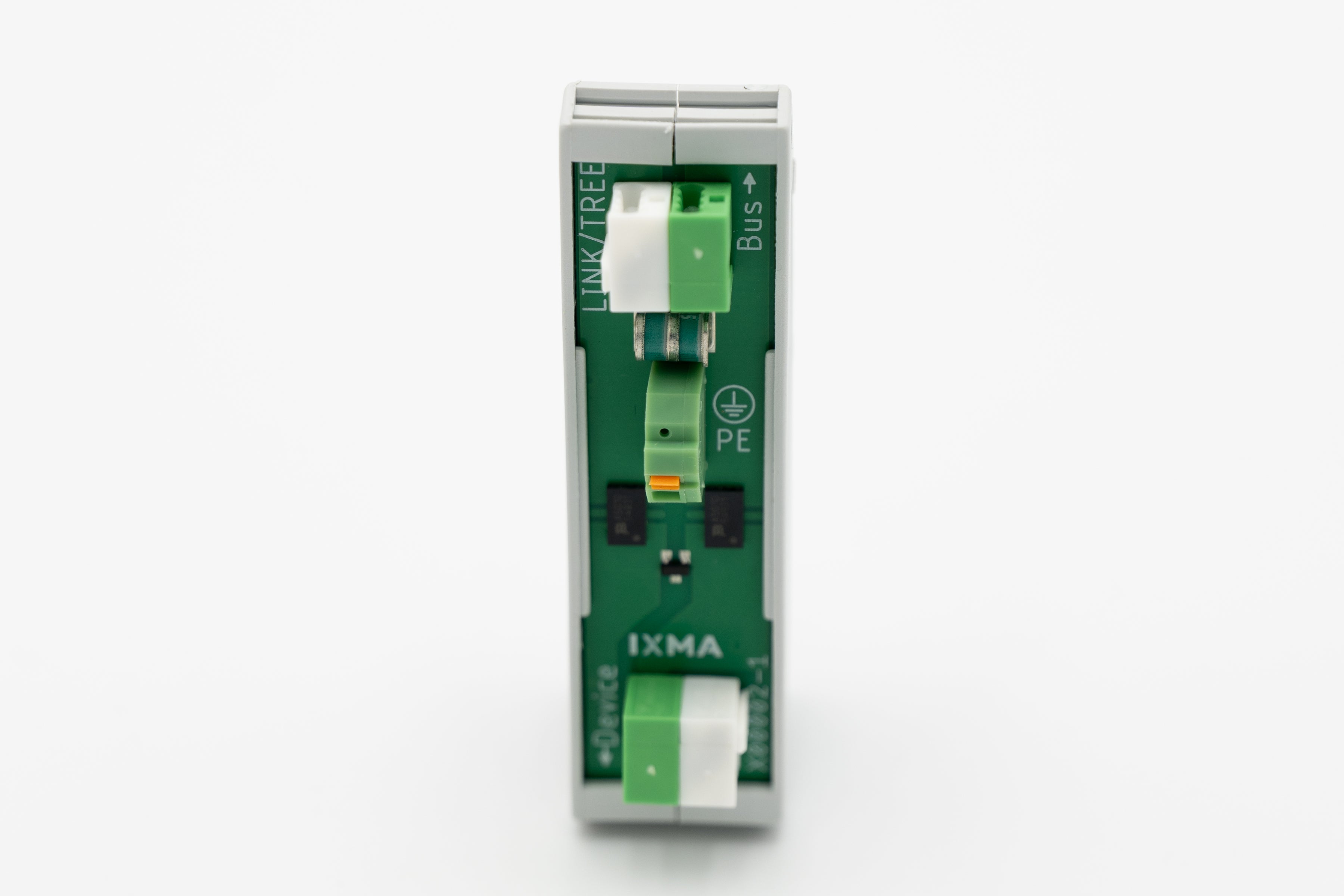

Zur Begrenzung von Überspannungen auf der 24V-Spannungsversorgung. - ✅ IXMA Überspannungsableiter für Loxone Link & Tree
Zur Begrenzung von Überspannungen auf der Link- bzw. Tree-Kommunikationsleitung.
Dadurch können sowohl die 24V-Spannungsversorgung als auch die Kommunikationsleitung in das Überspannungsschutzkonzept einbezogen werden.

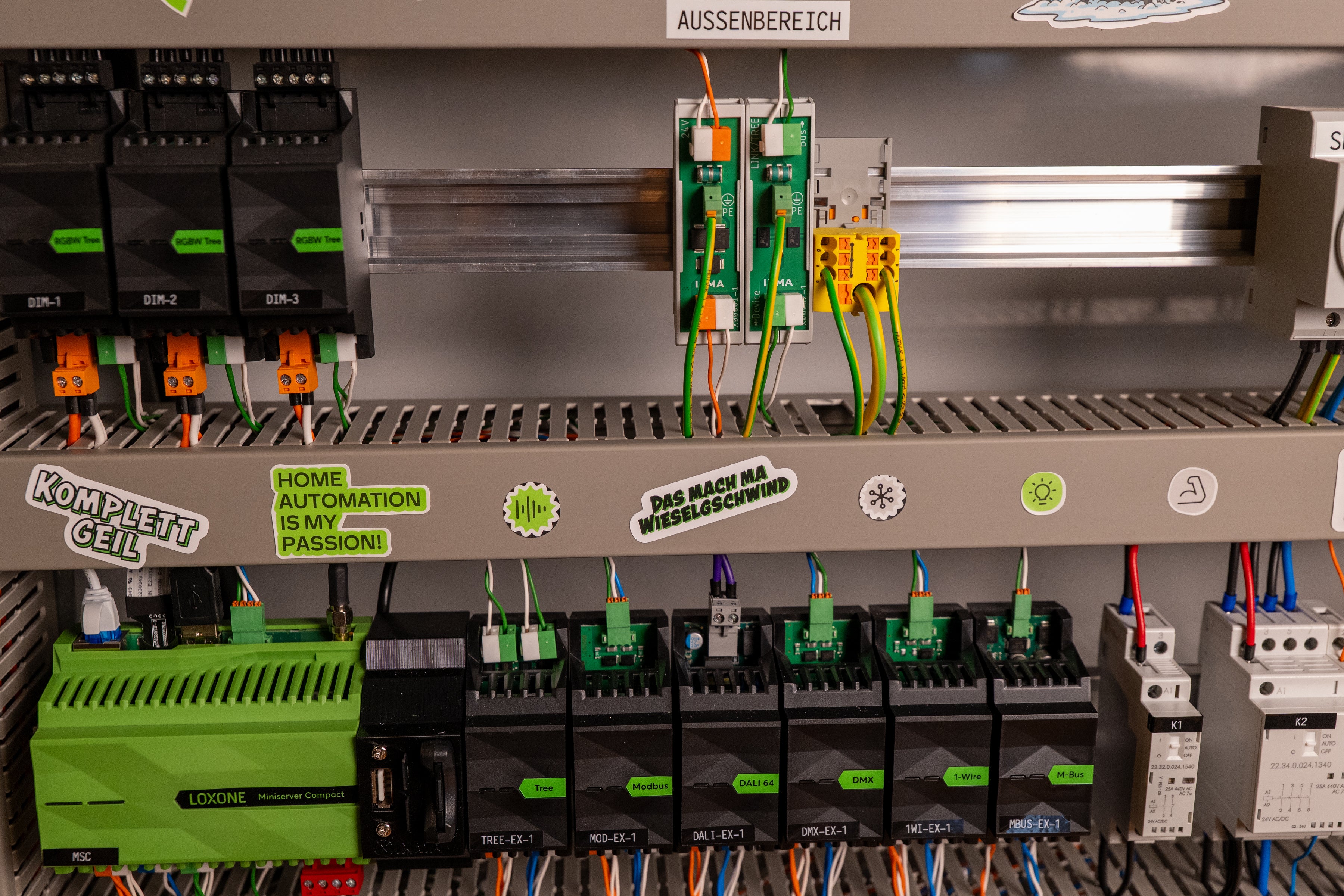

Unser Tipp: Überspannungsableiter sollten mit möglichst kurzen Leitungswegen und einer möglichst kurzen und direkten Verbindung zum Potentialausgleich installiert werden. Die konkrete Ausführung muss entsprechend dem jeweiligen Anlagen- und Schutzkonzept erfolgen.
Unsere Empfehlung basiert auf unserer Erfahrung aus Projekten im Bereich der Gebäudeautomation und richtet sich insbesondere an Installationen mit außenliegenden Peripheriekomponenten.
Hinweis: Der Überspannungsableiter ist als ergänzende Schutzmaßnahme zur Begrenzung von Überspannungen vorgesehen. Er ersetzt kein erforderliches Blitzschutz-, Überspannungsschutz-, Erdungs- oder Potentialausgleichskonzept. Planung und Installation müssen entsprechend den für die jeweilige Anlage geltenden Anforderungen erfolgen.
