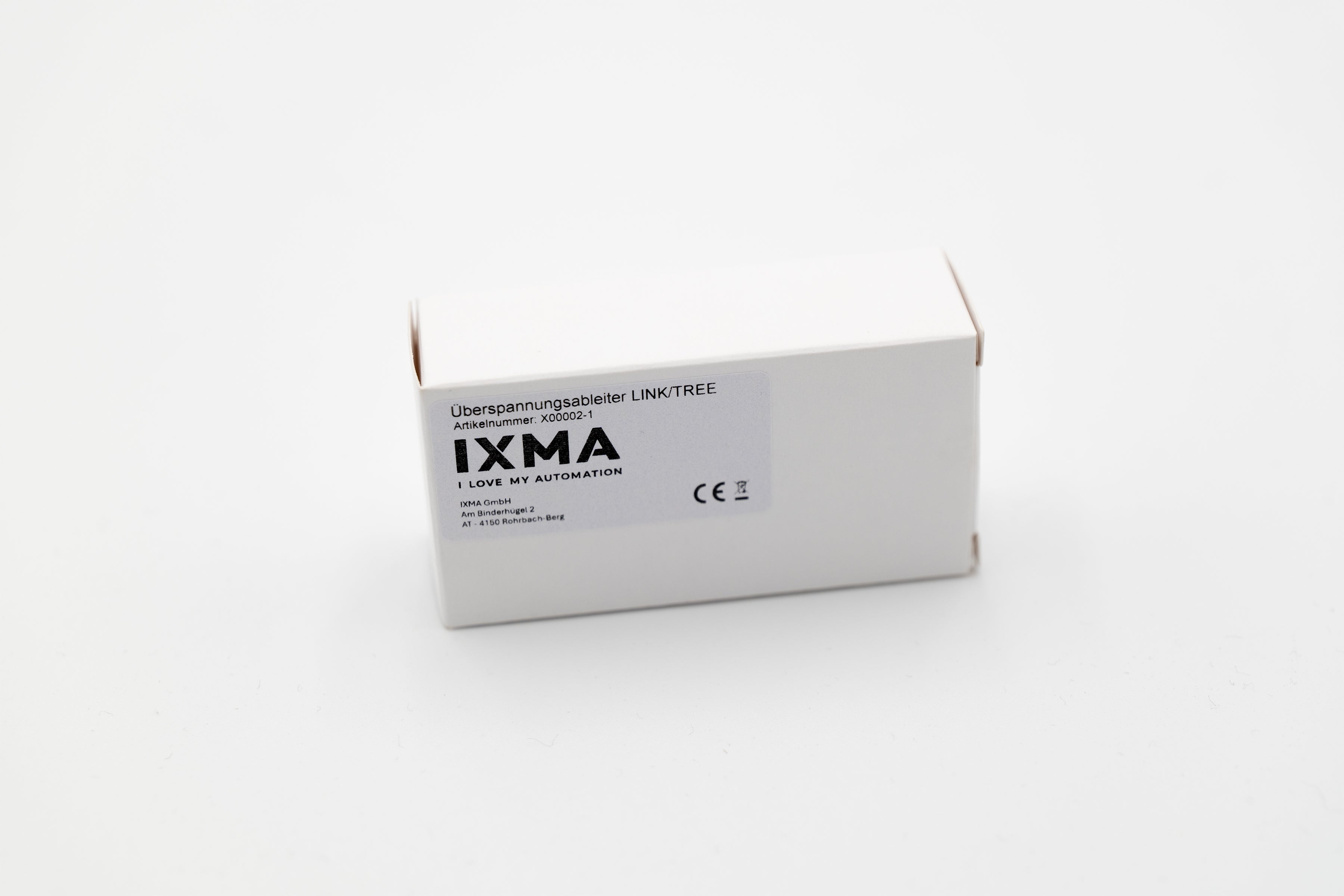

IXMA Überspannungsableiter für Loxone Link & Tree
Jetzt vorbestellen! – Auslieferung voraussichtlich ab 24.08.2026
Der IXMA Überspannungsableiter für Loxone Link & Tree ist für den Einsatz auf Link- und Tree-Kommunikationsleitungen vorgesehen. Das mehrstufige Schutzkonzept dient dazu, auftretende Überspannungen zwischen den Busleitungen sowie gegenüber dem Potentialausgleich zu begrenzen und dadurch das Risiko von Überspannungsschäden an angeschlossenen Komponenten zu reduzieren.
Gerade in der Gebäudeautomation befinden sich viele Tree-Peripheriegeräte außerhalb des Gebäudes. Leitungen zu Wetterstationen, Präsenzmeldern, Bewegungsmeldern, Tree-Tastern oder anderen Tree-Komponenten können Überspannungsereignissen ausgesetzt sein. Besonders relevant sind dabei Leitungen, die das Gebäude verlassen oder von außen in das Gebäude geführt werden.
Schutzkonzept

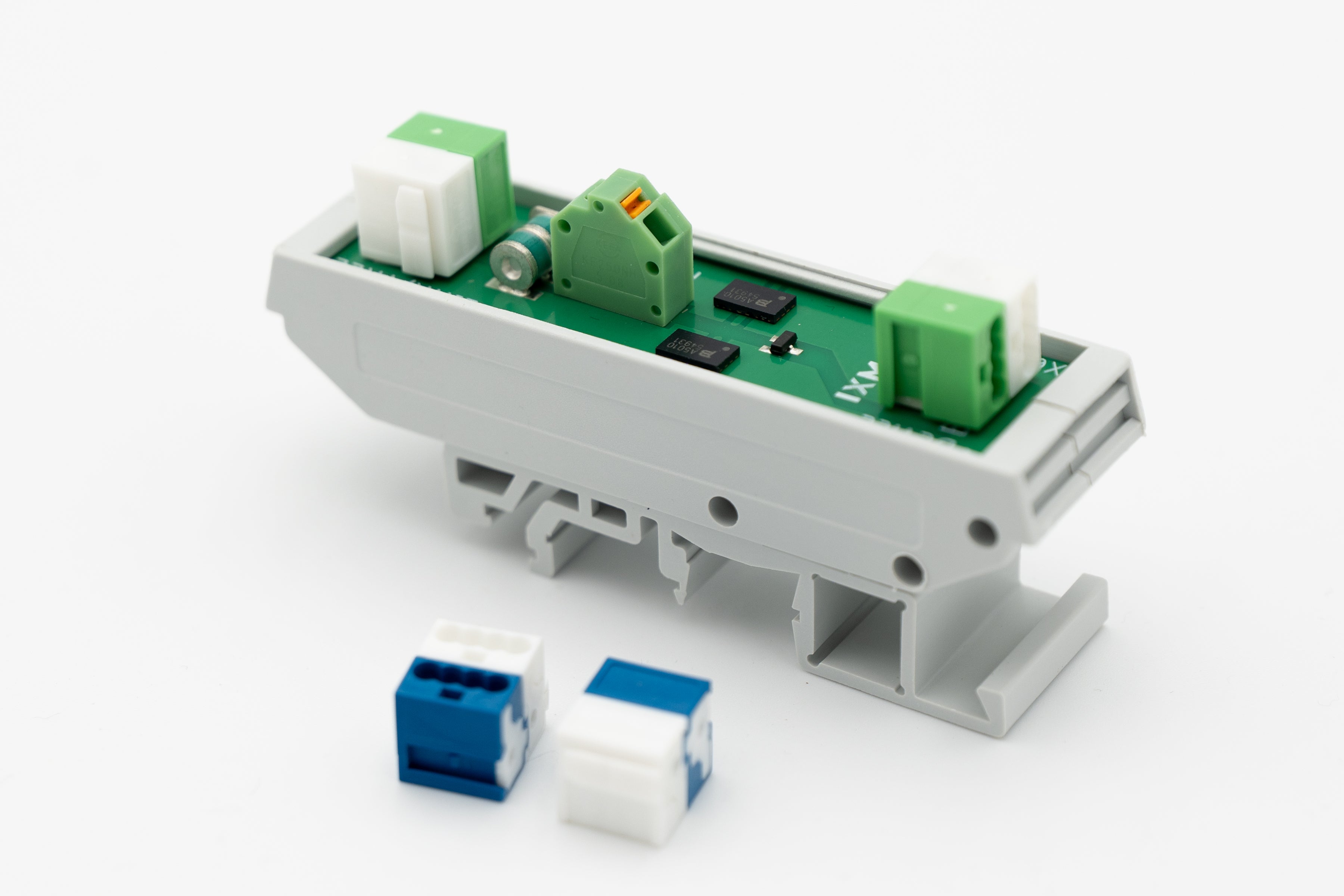

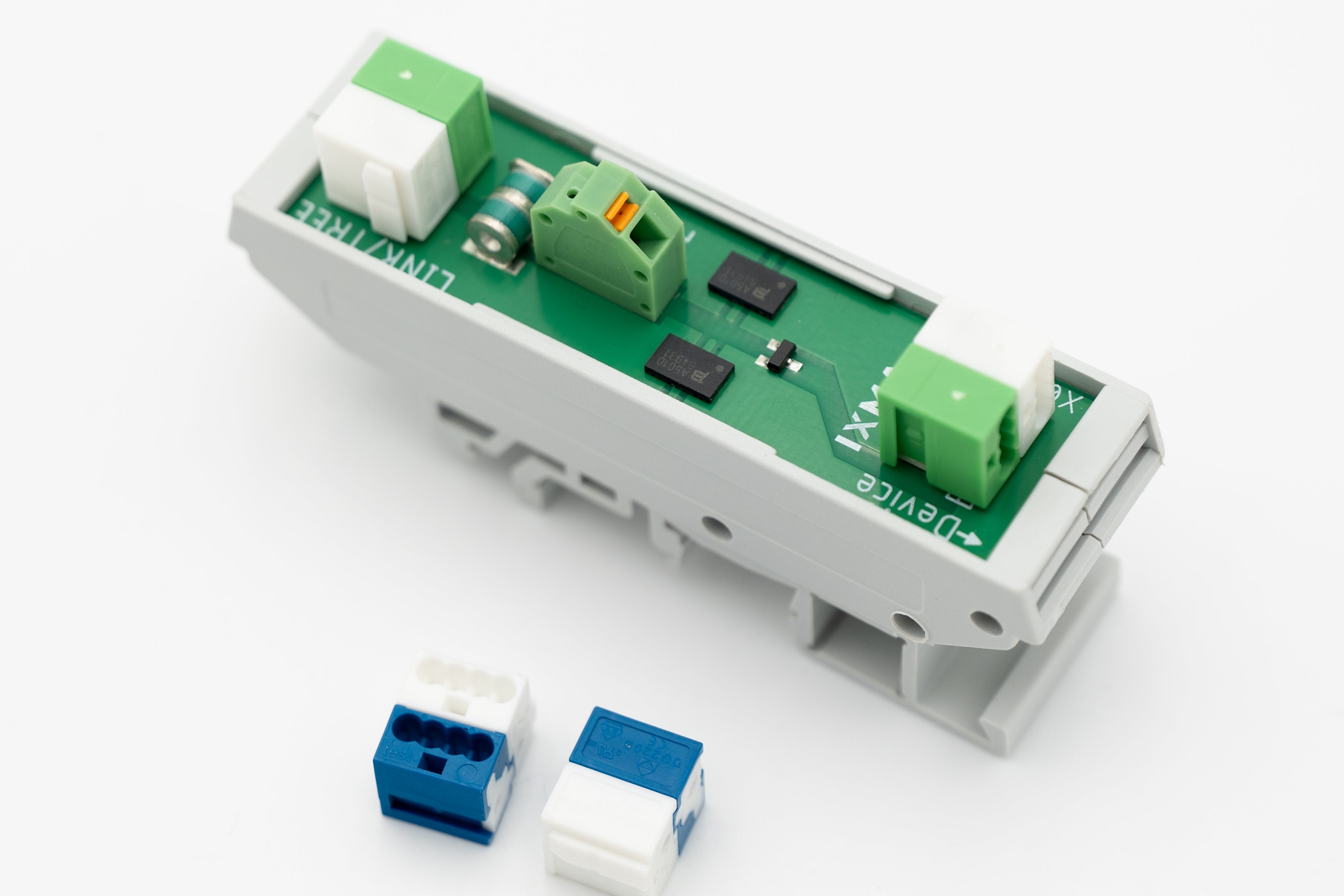

Das Modul kombiniert unterschiedliche Schutzkomponenten zur Begrenzung von Überspannungen auf der Kommunikationsleitung. Zum Einsatz kommen Gasentladungsableiter, bidirektionale TVS-Schutzdioden sowie selbstrückstellende Strombegrenzungselemente in den Leitungspfaden.
Die Strombegrenzungselemente ergänzen den Überspannungsschutz und dienen dazu, den Strom zwischen Bus- und Geräteseite bei entsprechenden Überstromereignissen zu begrenzen. Nach Wegfall des auslösenden Ereignisses können sich die verwendeten Schutzelemente selbstständig zurücksetzen.
Für die Verbindung zum Potentialausgleich kommt eine integrierte Federzug-Käfigklemme zum Einsatz. Dadurch lässt sich der Potentialausgleichsleiter einfach und ohne spezielles Werkzeug anschließen. Zusätzlich kommen Anschlussklemmen mit der aus dem Loxone-System bekannten Farbcodierung zum Einsatz.
Highlights
- Für Loxone Link- und Tree-Kommunikationsleitungen
- Mehrstufiges Schutzkonzept zur Begrenzung von Überspannungen
- Kombination aus Gasentladungsableiter und bidirektionalen TVS-Schutzdioden
- Zusätzliche selbstrückstellende Strombegrenzungselemente in den Leitungspfaden
- Begrenzung von Überspannungen zwischen den Busleitungen sowie gegenüber dem Potentialausgleich
- Federzug-Käfigklemme für den schnellen Anschluss des Potentialausgleichs
- Maximaler Anschlussquerschnitt Potentialausgleich: 1,5 mm² (flexibel oder starr)
- Anschlussklemmen mit der aus dem Loxone-System bekannten Farbcodierung
- Kompakte Bauform für die DIN-Hutschiene
Typische Einsatzbereiche
Das Schutzmodul ist für Link- und Tree-Kommunikationsleitungen typischer Peripheriekomponenten in Loxone-Gebäudeautomationssystemen vorgesehen, beispielsweise:
- Tree-Wetterstationen
- Tree-Präsenzmelder
- Tree-Bewegungsmelder
- Tree-Taster und Bedienelemente
- Weitere geeignete Link- und Tree-Peripheriekomponenten innerhalb und außerhalb des Gebäudes
Technische Daten
- Anwendung: Loxone Link und Loxone Tree
- Schutzprinzip: Mehrstufige Überspannungsbegrenzung mit zusätzlicher Strombegrenzung
- Schutzkomponenten: Gasentladungsableiter, bidirektionale TVS-Schutzdioden und selbstrückstellende Strombegrenzungselemente
- Potentialausgleich: Federzug-Käfigklemme
- Max. Anschlussquerschnitt Potentialausgleich: 1,5 mm² (flexibel oder starr)
- Montage: DIN-Hutschiene 35 mm
Weitere elektrische Kennwerte und Leistungsdaten werden nach Vorliegen bzw. Bestätigung der entsprechenden technischen Herstellerunterlagen ergänzt.
💡 Unsere Empfehlung für Außenkomponenten

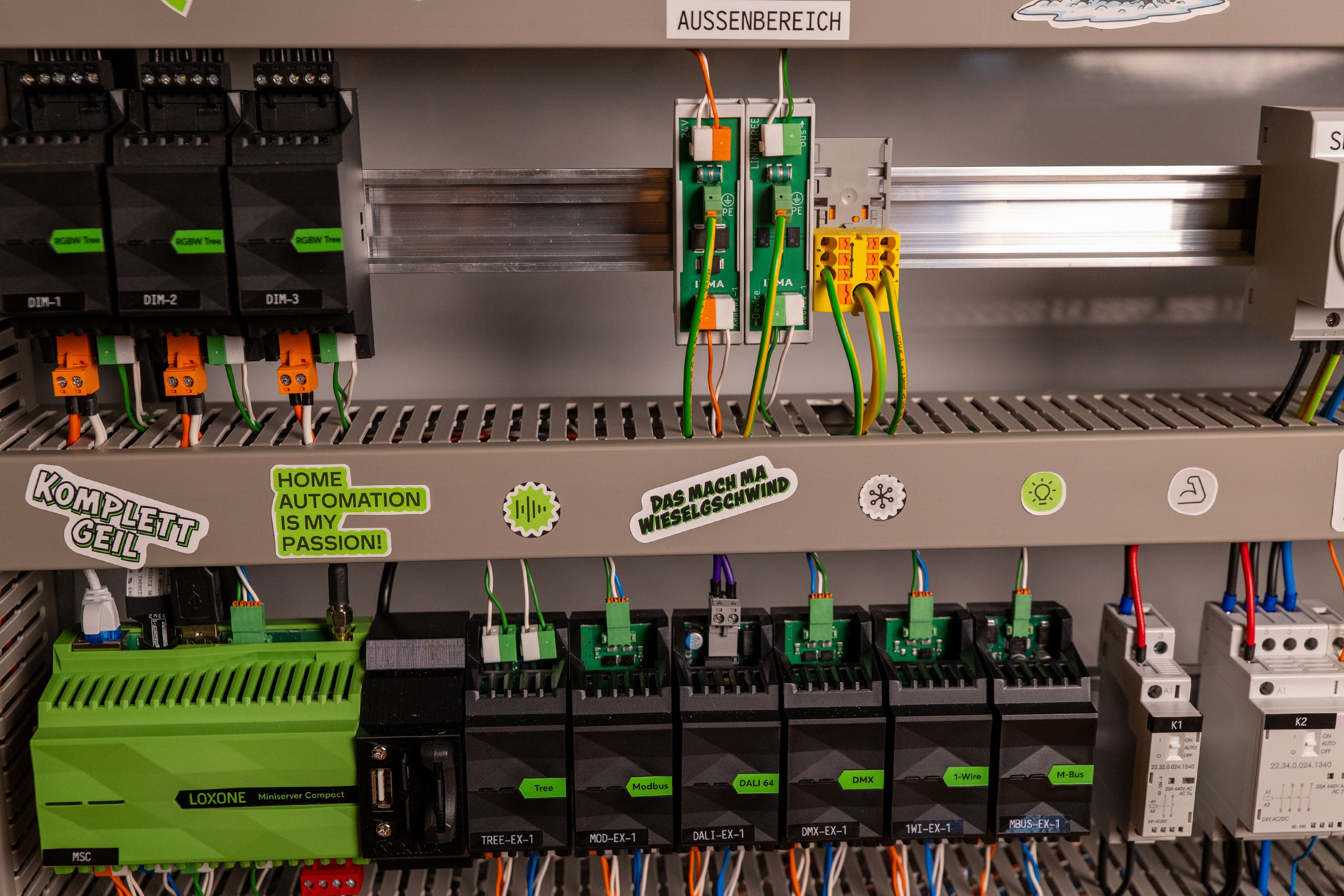

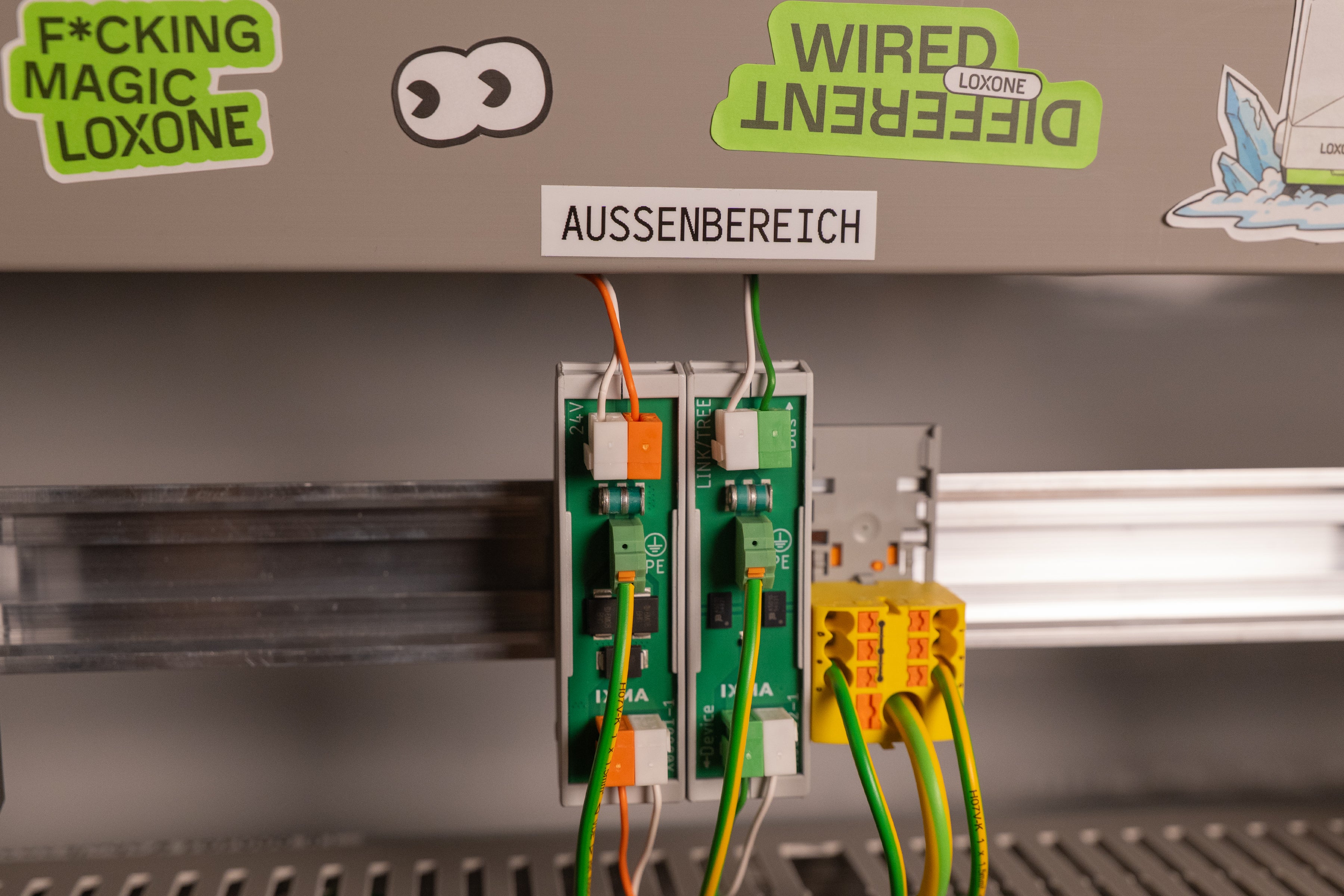

Werden 24V- und Link-/Tree-Leitungen zu Peripheriekomponenten außerhalb des Gebäudes geführt, beispielsweise zu einer Wetterstation, einem Präsenzmelder, Bewegungsmelder oder Taster, empfehlen wir die getrennte Absicherung von Spannungsversorgung und Kommunikationsleitung.
- ✅ IXMA Überspannungsableiter 24 V
Zur Begrenzung von Überspannungen auf der 24V-Spannungsversorgung. - ✅ IXMA Überspannungsableiter für Loxone Link & Tree
Zur Begrenzung von Überspannungen auf der Link- bzw. Tree-Kommunikationsleitung.
Dadurch können sowohl die 24V-Spannungsversorgung als auch die Kommunikationsleitung in das Überspannungsschutzkonzept einbezogen werden.
Unser Tipp: Überspannungsableiter sollten mit möglichst kurzen Leitungswegen und einer möglichst kurzen und direkten Verbindung zum Potentialausgleich installiert werden. Die konkrete Ausführung muss entsprechend dem jeweiligen Anlagen- und Schutzkonzept erfolgen.
Unsere Empfehlung basiert auf unserer Erfahrung aus Projekten im Bereich der Gebäudeautomation und richtet sich insbesondere an Installationen mit außenliegenden Peripheriekomponenten.
Hinweis: Der Überspannungsableiter ist als ergänzende Schutzmaßnahme zur Begrenzung von Überspannungen vorgesehen. Er ersetzt kein erforderliches Blitzschutz-, Überspannungsschutz-, Erdungs- oder Potentialausgleichskonzept. Planung und Installation müssen entsprechend den für die jeweilige Anlage geltenden Anforderungen erfolgen.
Loxone Link und Loxone Tree
